Статическое электричество на химическом ОПО: заземление, уравнивание потенциалов и контроль
Почему заряд возникает при перекачке, наливе и пневмотранспорте, как соединить передвижную ёмкость с заземлением, какие технологические меры снижают заряд и как проверять цепи, чтобы искра не стала причиной пожара или взрыва.
Электростатический заряд возникает всякий раз, когда разнородные материалы трутся друг о друга и разделяются: при движении жидкостей, порошков, пленок и ремней. Если энергия разряда превышает минимальную энергию зажигания смеси, небольшая искра становится инициатором пожара или взрыва.
Опасность в том, что она не видна и не слышна: никакой неисправности нет, оборудование исправно, процесс идёт штатно. Разберём, откуда берётся заряд, как организовать уравнивание потенциалов, какие технологические ограничения снижают риск и как проверять защиту в эксплуатации.
Откуда берётся заряд и почему он опасен
При течении жидкости по трубопроводу и через фильтры на границе поверхностей разделяются заряды. Чем менее проводящая жидкость, тем медленнее заряд стекает, и тем больше накапливается в ёмкости. Углеводороды и многие растворители относятся к диэлектрикам, потому именно они чаще всего связаны со статическими искрами.
Опасная ситуация возникает, когда сходятся три условия: накопленный заряд, изолированный проводящий предмет (способный дать искру) и взрывоопасная смесь паров или пыли с воздухом. Устранение любого из условий снижает риск, и защиту строят так, чтобы убрать хотя бы два. Общие требования к безопасности опасных объектов задаёт Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов», а электроустановки во взрывоопасных зонах рассматривают в Правилах устройства электроустановок.
Основные источники заряда на объекте
- Быстрый налив свободной струёй. Падающая струя разбрызгивается, распыляет жидкость и заряжает её.
- Фильтрация и распыление. Фильтры и форсунки дают максимальную электризацию.
- Пневмотранспорт порошков. Частицы трутся о стенки трубопровода и друг о друга.
- Непроводящие шланги и ёмкости. Пластик не отводит заряд и накапливает его.
- Одежда и обувь персонала. Синтетика и изолирующая подошва позволяют человеку накапливать заряд.
- Изолированные металлические части. Незаземлённый патрубок или хомут становится конденсатором и источником искры.
Уравнивание потенциалов: как соединяют оборудование
Перед наливом передвижную ёмкость (автоцистерну, контейнер, бочку) соединяют с системой заземления и проверяют контакт. Это выравнивает потенциалы цистерны и наливного устройства, и разность потенциалов между ними не приводит к искре. Перемычки между фланцами применяют там, где электрическая непрерывность соединения не гарантирована: из-за прокладок, краски или покрытий.
| Элемент | Что делают | Типичная ошибка |
|---|---|---|
| Автоцистерна или контейнер | Подключают заземляющий зажим к корпусу до начала налива | Зажим ставят на крашеную поверхность или ржавчину |
| Наливной стояк и шланг | Обеспечивают проводящий шланг и электрическую связь со стояком | Применяют обычный пластиковый шланг без отвода заряда |
| Фланцевые соединения | Ставят перемычки при сомнительной проводимости | Перемычку снимают при ремонте и не возвращают |
| Заземляющий проводник | Проверяют целостность и сопротивление цепи | Считают провод исправным, потому что он «виден» |
| Персонал | Использует антистатическую обувь и одежду на опасных участках | Работает в синтетике и изолирующей обуви |
Технологические меры: как снизить заряд
Заземление отводит заряд, но не мешает ему возникать. Поэтому добавляют технологические меры: ограничивают скорость налива, особенно в начале, когда конец трубы ещё не погружён, подают продукт ниже уровня жидкости, чтобы не разбрызгивать, выдерживают время релаксации после фильтров, чтобы заряд успел стечь, используют проводящие материалы для трубопроводов и ёмкостей. Для особо чувствительных процессов контролируют влажность или применяют нейтрализацию заряда.
Допустимые скорости зависят от свойств жидкости, диаметра трубопровода и конструкции системы, поэтому их берут из проектной документации и инструкции. Нельзя ориентироваться на опыт «у соседей так наливают».
Проверка: как убедиться, что защита работает
Статическая защита ломается незаметно: зажим со временем покрывается краской, перемычка теряется после ремонта, шланг заменяют на обычный, и ничего не сигнализирует об изменении. Поэтому проверка должна быть регулярной и независимой от привычки оператора. Особенно внимательно проверяйте места, где недавно проводили ремонт, замену арматуры или перекраску: именно после таких работ цепи чаще всего остаются разомкнутыми.
Целостность цепей заземления измеряют, зажимы очищают, а результаты фиксируют. Визуально присоединённый провод может не иметь электрического контакта из-за краски или коррозии. Проверка включает:
- Осмотр зажимов и проводников: нет ли механических повреждений, окислов, ослабленных соединений.
- Измерение сопротивления цепей и контактов методом, предусмотренным нормативной документацией и инструкцией организации.
- Проверку блокировок налива: если применяют устройства контроля заземления, проверяют, что налив невозможен без контакта.
- Протокол с датой и подписью: результат записывают так, чтобы его могли проверить.
Периодичность проверок устанавливается нормативными документами и локальными актами, и перед проверкой её сверяют с действующей редакцией. Защита от статического электричества входит в область общепромышленных требований к взрывопожароопасным производствам, и вопросы по ней нередко возникают при проверках Ростехнадзора, обзор обязательных требований собран на странице действующих актов общепромышленного надзора.

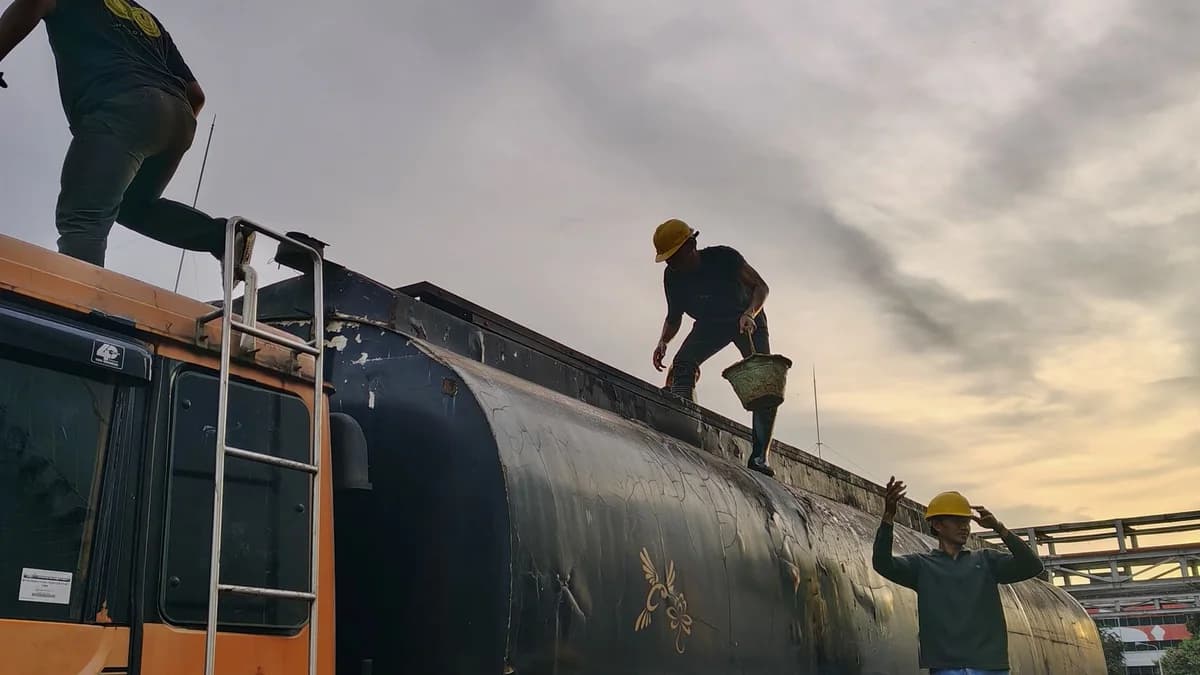

Налив в передвижные ёмкости: порядок действий оператора
Больше всего инцидентов со статическими искрами связано с наливом. Спокойная, повторяемая последовательность действий снижает риск сильнее любого оборудования:
- Остановить транспорт и заглушить двигатель, если это требует инструкция площадки.
- Подключить заземляющий зажим к чистому металлическому месту на корпусе до открытия люков и подключения шланга.
- Проверить сигнал контроля заземления, если на площадке установлено такое устройство.
- Опустить наливное устройство ниже уровня жидкости или к дну ёмкости, чтобы исключить разбрызгивание.
- Начать налив на пониженной скорости и повысить её после погружения конца трубы.
- Не использовать посторонние предметы в ёмкости и не вести замеров металлическими предметами во время налива.
- Выдержать паузу после налива, чтобы заряд стёк, и только затем отбирать пробы и отсоединять заземление.
Заземление снимают последним, а не первым. Это простое правило часто нарушают при спешке, и именно в момент отсоединения чаще всего возникает искра.
С чего начать на своём объекте
Пройдите по площадкам налива, сливо-наливным эстакадам, участкам пневмотранспорта и фильтрации и составьте перечень мест, где возможна электризация. Для каждого проверьте, есть ли заземление, подтверждено ли оно измерением, соответствуют ли шланги и ёмкости требованиям, как оформлена инструкция по наливу и знают ли её водители и операторы. Недостатки закройте до следующей отгрузки, а не при ближайшей остановке.
