Техническое диагностирование резервуара РВС: порядок обследования дна, стенки и фундамента
Пошаговый порядок диагностирования вертикального стального резервуара для нефти: подготовка, осадка основания, коррозия днища, геометрия стенки, сварные швы, кровля и итоговый расчёт. Что нужно от заказчика и как выбрать исполнителя.

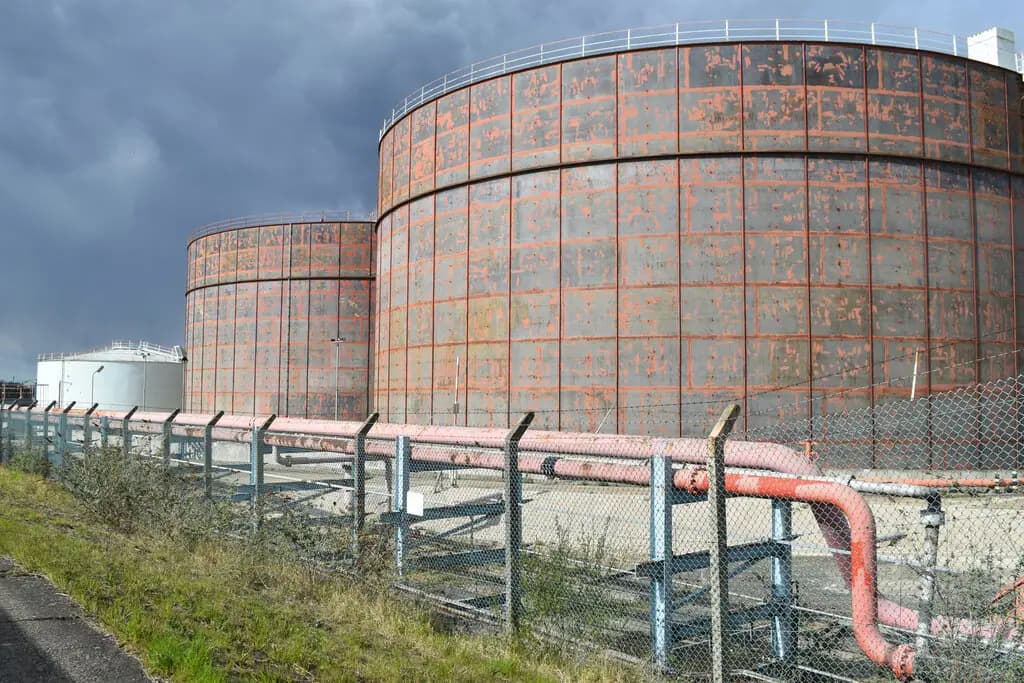

Вертикальный стальной резервуар (РВС) — единая система из основания, днища, стенки, кровли и оборудования. Если проверить только толщину стенки, можно пропустить риск потери устойчивости или утечки через днище, которое снаружи не видно. Поэтому обследование строят как последовательность взаимосвязанных этапов, а не как набор отдельных замеров.
Ниже — порядок работ, который помогает владельцу резервуара понять, что должен сделать исполнитель, что требуется от заказчика и какие данные нужны, чтобы заключение можно было использовать. Общие требования к безопасной эксплуатации опасных объектов устанавливает Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов».
Порядок диагностирования по шагам
- Сбор документации. Паспорт резервуара, исполнительная документация, данные об осадках, ремонтах, зачистках, температурах и режимах хранения, результаты предыдущих обследований.
- Программа работ. Исполнитель определяет объём и методы контроля с учётом типа резервуара, возраста, продукта и истории эксплуатации.
- Подготовка резервуара. Опорожнение, зачистка, дегазация, оформление наряда-допуска, обеспечение доступа к днищу и стенке.
- Обследование основания и геометрии. Нивелировка окрайки и днища, оценка осадок, состояния отмостки и водоотвода.
- Контроль металла и сварных соединений. Визуальный и измерительный контроль, толщинометрия, поиск дефектов днища, проверка уторного шва и вертикальных и горизонтальных швов стенки.
- Обследование кровли и оборудования. Несущие элементы, настил, лестницы, площадки, патрубки, дыхательная арматура.
- Расчёты и оценка остаточного ресурса. Связывают найденные дефекты с проверкой прочности и устойчивости.
- Заключение. Срок дальнейшей эксплуатации, допустимый режим, перечень ремонтов и контролируемых параметров.
Основание и осадка
Основание определяет, насколько равномерно резервуар нагружен. Измеряют отметки окрайки по периметру, геометрию днища, оценивают локальные и неравномерные осадки, состояние отмостки и отвод воды. Нарушение основания создаёт дополнительные напряжения в стенке и в патрубках, а перекос может привести к трещинам в швах.
Состояние основания или свай нельзя оценить по внешнему виду стенки. Ростехнадзор относит недооценку фактического состояния основания к числу причин крупных аварий. Разборы подобных случаев опубликованы в разделе «Уроки, извлечённые из аварий».
Что контролируют на металле и сварных соединениях
| Элемент | Метод контроля | Что выявляют | Последствие дефекта |
|---|---|---|---|
| Днище | Контроль толщины, обследование коррозии, контроль сплошности | Язвенная и сплошная коррозия, утонение листов | Утечка продукта в грунт |
| Уторный шов | Визуальный контроль, неразрушающий контроль швов | Трещины, подрезы, коррозионные повреждения | Разгерметизация по нижнему поясу |
| Стенка | Толщинометрия, измерение геометрии и вертикальности | Утонение, вмятины, выпучины, отклонение от вертикали | Потеря устойчивости, снижение несущей способности |
| Сварные швы | Визуально-измерительный контроль, ультразвуковой контроль | Трещины, непровары, дефекты формы | Раскрытие шва под нагрузкой |
| Кровля, лестницы, площадки | Осмотр и измерения | Коррозия несущих элементов, деформации | Нарушение безопасности обслуживания, проникновение воды |
Как установить интервалы диагностики
Периодичность нельзя брать из руководства как универсальное правило. Она определяется обязательными требованиями норм, паспортом резервуара, результатами предыдущих обследований и фактическим состоянием. Руководства по безопасности Ростехнадзора носят рекомендательный характер и помогают выбрать объём и методы работ. В частности, методику оценки состояния оборудования и сооружений на опасных объектах описывает приказ Ростехнадзора от 14.11.2023 № 407 «Об утверждении Руководства по безопасности «Оценка фактического состояния технических устройств, зданий и сооружений, применяемых на опасных производственных объектах»». Для резервуаров официальные разъяснения опираются также на специальное руководство по диагностированию РВС и ГОСТ 31385-2016.
Типичные находки и что они значат
На практике картина повторяется. Коррозия днища обычно сильнее на участках, где скапливается подтоварная вода, и вдоль окрайки, где к тому же проходит уторный шов. Неравномерная осадка проявляется как отклонение стенки от вертикали и перекос верхнего пояса, а при кольцевых осадках основания возможна деформация днища. Коррозия кровли и несущих элементов развивается в паровоздушном пространстве, где конденсируется влага и накапливаются агрессивные компоненты продукта.
Каждая из находок требует своих решений: от локального ремонта до замены днища или выравнивания основания. Исполнитель должен не только измерить, но и объяснить, какие дефекты допустимы, какие нужно устранить немедленно, а какие достаточно наблюдать. Без такой градации заказчик получает список замеров, а не план действий.
Что должен получить заказчик по итогам
Заключение должно связывать найденные дефекты с расчётом прочности и устойчивости, а не просто перечислять замеры. Для дальнейшей эксплуатации устанавливают срок, допустимый режим наполнения и контролируемые параметры. Если диагностирование выполняется как часть экспертизы промышленной безопасности, итоговый документ оформляется по правилам, действующим для заключения экспертизы.
- Карта дефектов. Расположение и размеры всех выявленных повреждений, привязанные к схеме резервуара.
- Результаты замеров. Толщина, геометрия, отметки основания — в протоколах, которые можно перепроверить.
- Расчёт остаточного ресурса с понятными допущениями.
- Перечень ремонтов с приоритетами и сроками.
- Условия дальнейшей эксплуатации: уровень налива, режим, периодичность контроля.
Безопасность при проведении обследования
Диагностирование связано с работой внутри резервуара, а это газоопасная работа в замкнутом пространстве. До входа резервуар опорожняют, отключают от технологических линий заглушками, пропаривают или промывают, проветривают и проверяют газовую среду приборами. Работы выполняют по наряду-допуску с назначением наблюдающего снаружи, средствами связи и готовыми средствами спасения. Электроинструмент и светильники используют во взрывозащищённом исполнении, а остатки осадка удаляют с соблюдением требований по обращению с отходами.
Отдельно планируют вывод резервуара из эксплуатации: пока он пуст, нужно решить, куда деть продукт, как не нарушить технологическую цепочку и сколько времени займёт подготовка и обратный ввод. Эти организационные вопросы нередко занимают больше времени, чем сами замеры.
Как выбрать исполнителя и подготовиться к работам
Сравнивайте не только цену, но и состав работ: входит ли обследование основания, контроль днища после зачистки, расчёты, подготовка заключения. Проверьте квалификацию специалистов по контролю и аккредитацию лаборатории, если работы требуют лабораторного подтверждения. Заранее согласуйте график вывода резервуара из эксплуатации, ответственного за зачистку и порядок допуска на площадку.
С чего начать
- Соберите паспорт и историю осадок, ремонтов и результатов предыдущего обследования.
- Определите основание для диагностирования: истечение срока, плановый контроль, изменение режима, обнаруженная осадка или течь.
- Назначьте ответственного за организацию вывода из работы и подготовки резервуара.
- Спланируйте остановку так, чтобы не потерять складские ёмкости.
