Как устроен мониторинг метана в угольной шахте: путь сигнала от датчика до защиты
Разбираем технологический процесс непрерывного контроля метана по звеньям: датчик в выработке, передача данных, сравнение с уставками, автоматическое отключение и действия диспетчера. Что нужно обслуживать, чтобы система не превратилась в формальность.
Метан выделяется в горные выработки постоянно: из разрабатываемого пласта, отбитого угля, выработанного пространства. Концентрация меняется каждую минуту в зависимости от нагрузки на забой, режима проветривания и геологии, поэтому эпизодические замеры не дают картины. Правила безопасности в угольных шахтах, утверждённые приказом Ростехнадзора от 08.12.2020 № 507, требуют непрерывного автоматического контроля содержания метана.
Ниже технологический процесс мониторинга показан как цепочка: от чувствительного элемента датчика до команды на отключение и решений диспетчера. Знание этой цепочки помогает владельцу шахты и подрядчикам понимать, что именно проверять при обследовании и где система чаще всего ломается. Нормативную рамку отрасли собирает раздел Ростехнадзора «Надзор в угольной промышленности».
Место мониторинга метана в системе безопасности шахты
Контроль метана входит в систему аэрогазового контроля, а она — в многофункциональную систему безопасности шахты. Аэрогазовый контроль объединяет измерение концентраций метана, оксида углерода и других газов, контроль расхода воздуха и работы вентиляторных установок. Данные всех подсистем сводятся в единый диспетчерский центр, и газовую обстановку видно по шахте в целом, а не по отдельным точкам.
Как идёт сигнал: шаги технологического процесса
Весь процесс укладывается в последовательность шагов, каждый из которых имеет собственные риски:
- Измерение. Стационарный метанометр в точке, определённой проектом аэрогазового контроля, непрерывно измеряет концентрацию.
- Самодиагностика. Обрыв линии, загрязнение элемента или выход за диапазон формируют отдельный сигнал неисправности, который диспетчер видит наравне с превышением.
- Передача. Сигнал по подземным линиям связи уходит на станции сбора информации, а затем на поверхностный вычислительный комплекс.
- Сравнение с уставками. Текущее значение сопоставляется с порогами, заданными для каждой точки контроля.
- Сигнализация. При предупредительном уровне диспетчер получает сообщение, при аварийном — аварийный сигнал с указанием точки.
- Защита. Аппаратура автоматически снимает напряжение с электрооборудования защищаемой выработки.
- Архивирование. Измерения записывают с привязкой ко времени и месту для последующего анализа и расследования инцидентов.
Что отвечает за каждое звено
| Звено | Что делает | Что проверяют при обслуживании |
|---|---|---|
| Датчик в выработке | Измеряет концентрацию и сообщает о собственной неисправности | Продувку, калибровку поверочными смесями, чистоту элемента |
| Линии связи и станции | Доставляют данные на поверхность | Целостность линий, резервное питание |
| Вычислительный комплекс | Сравнивает значения с уставками, ведёт архив | Соответствие уставок утверждённой документации, сохранность архива |
| Исполнительная защита | Отключает электроэнергию при аварийном уровне | Фактическое срабатывание защит, а не только запись в журнале |
| Диспетчер аэрогазового контроля | Реагирует на сигналы и организует действия | Регламент реагирования, тренировки смен |
Автоматические защиты
Ключевое свойство системы — способность действовать без участия человека. Искра в загазованной атмосфере недопустима, поэтому при достижении уставки напряжение снимается автоматически. Повторная подача возможна только после снижения концентрации и подтверждения диспетчера. Блокировка исключает ситуацию, когда машинист «перезапускает» оборудование при опасной газовой обстановке.
Роль диспетчера и персонала

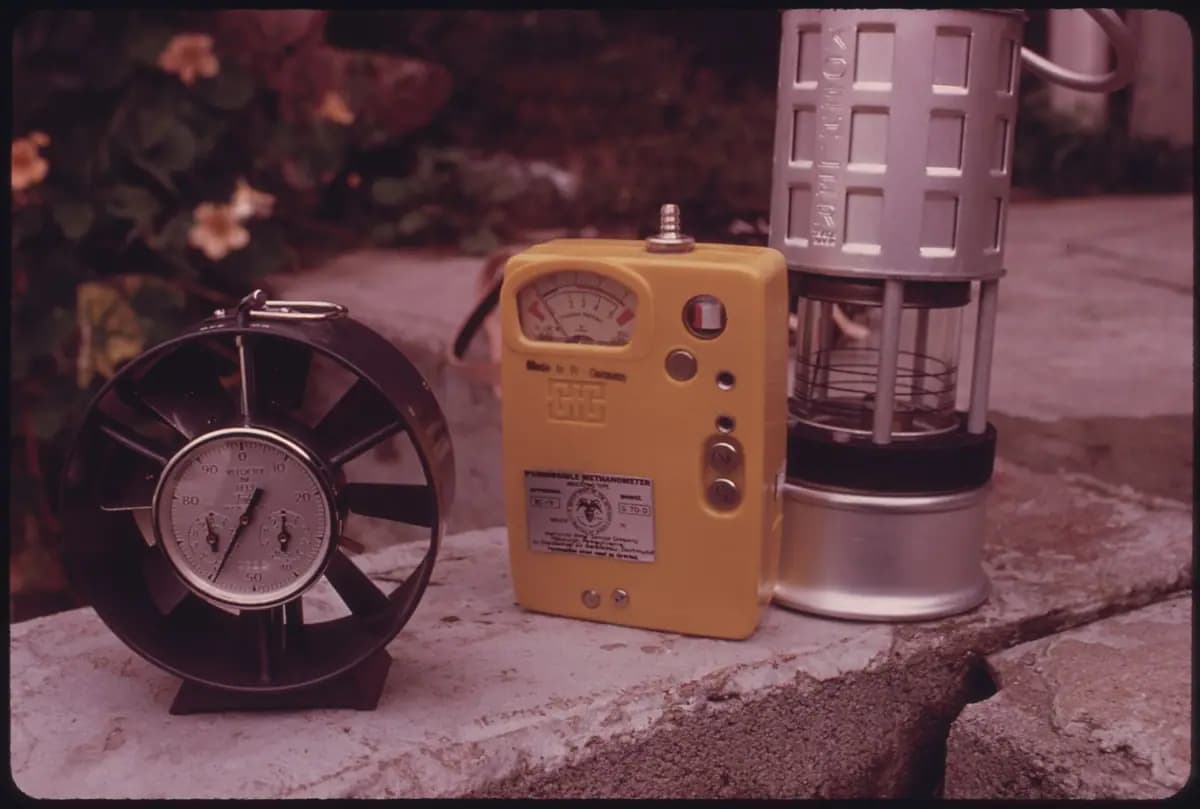

Диспетчер круглосуточно наблюдает за показаниями, фиксирует срабатывания и организует реагирование: вывод людей, остановку работ, вызов специалистов вентиляции. Подземный персонал дополняет автоматику переносными приборами: сменный надзор и бригадиры контролируют метан на рабочих местах, где нет стационарного датчика, и проверяют местные скопления у кровли и в куполах. Расхождения показаний переносного и стационарного приборов — повод для внеочередной проверки.
Мониторинг, дегазация и проветривание
Мониторинг не существует отдельно от средств управления газовой обстановкой. Когда газовыделение превышает возможности проветривания, применяют дегазацию: метановоздушную смесь отводят по трубопроводам на поверхность, а её параметры контролируют собственные датчики. Диспетчер сопоставляет данные двух систем. Рост концентрации в исходящей струе при стабильной дегазации указывает на изменение источника газовыделения, падение эффективности каптажа — на неисправность сети или подсосы воздуха.
Отдельная задача — аварийные режимы проветривания. При остановке вентилятора главного проветривания или реверсировании струи картина меняется за минуты, и только непрерывный мониторинг показывает, где концентрация растёт быстрее и куда нельзя направлять людей.
Практические советы по эксплуатации системы
- Сверяйте расстановку с проектом после каждого подвигания забоя и монтажа нового оборудования.
- Читайте архив не только после срабатываний: медленный рост фона метана — ранний признак ухудшения проветривания.
- Исключите шунтирование блокировок организационно и технически, отрабатывайте с персоналом действия при срабатывании защит.
- Сверяйте стационарные датчики с контрольными замерами переносными приборами и разбирайте каждое заметное расхождение.
- Храните архивы достаточно долго: при расследовании они становятся главным источником фактов.
- Включайте оценку системы в программы производственного контроля и внутренних аудитов, ориентируясь на нормативные акты из перечня Ростехнадзора по промышленной безопасности.
Где система чаще всего ломается
Слабые места почти всегда организационные, а не технические. Датчик исправен, но стоит не там, где предусмотрено проектом. Уставки в системе отличаются от утверждённых после замены блока. Резервное питание не проверялось с момента монтажа, и при пропадании напряжения часть датчиков выпадает из контроля без внятного сигнала. Журнал калибровки заполнен, а фактической продувки поверочной смесью не было. Все эти ситуации обнаруживаются сверкой документов с реальной аппаратурой, и делать её нужно регулярно, а не после происшествия.
Отдельный риск — привыкание к ложным срабатываниям. Если датчик периодически «сыплет» тревогами из-за загрязнения или неисправной линии, персонал начинает относиться к сигналам как к фону. Лечение одно: каждую ложную тревогу фиксировать, находить причину и устранять, а не ждать, пока тревога станет привычной.
Что даёт архив данных при разборе инцидентов
Архив измерений становится главным источником фактов, когда нужно понять, что происходило перед срабатыванием защиты. По записям видно, как менялась концентрация, когда сработала предупредительная сигнализация, как быстро диспетчер отреагировал и были ли отключения штатными. Инженер аэрогазового контроля использует те же данные для повседневной работы: находит участки с растущим газовыделением, оценивает эффективность проветривания и дегазации, обосновывает изменение режимов работы забоя.
