Как выбрать метод неразрушающего контроля для сварных швов: УЗК, РК, МК, ПВК

Сравниваем ультразвуковой, радиографический, магнитопорошковый и капиллярный методы: что каждый видит, где ограничен и что назначать для стыков, угловых швов, резервуаров и ремонтных заварок.

Ни один метод неразрушающего контроля не выявляет все типы дефектов. Выбор метода для сварного соединения — инженерное решение, которое зависит от материала, толщины, типа шва, доступа и того, какие дефекты наиболее опасны для конкретной конструкции. Ошибочный выбор создаёт иллюзию контроля: шов проверен, а критичные дефекты остались невидимыми.

Правильная логика идёт от разрушения: чем может отказать соединение, какие дефекты этому способствуют и какой метод видит их лучше всего. Ниже — сравнение основных методов, практический алгоритм выбора и типовые решения для распространённых объектов. Для поднадзорного оборудования методы и объёмы контроля прямо задают нормы, их перечень есть на странице Ростехнадзора о нормативных правовых актах в области промышленной безопасности.

От чего отталкиваться при выборе

  • Ожидаемые дефекты. Для стыковых швов под нагрузкой опаснее плоскостные — трещины и непровары.
  • Материал. Ферромагнитная сталь, аустенитная сталь или цветной сплав — от этого зависит применимость магнитного и ультразвукового методов.
  • Толщина и геометрия. Тонкостенные швы, толстостенные элементы, угловые и нахлёсточные соединения.
  • Доступ. С одной или двух сторон, наличие изоляции, температура поверхности.
  • Требования норм на объект. Объёмы и методы часто прямо предписаны федеральными нормами и правилами и проектом.

Сравнение методов

МетодЧто выявляет лучше всегоОграниченияКогда выбирать
ВИКДефекты формы шва, поверхностные несплошностиНе видит внутренние дефектыВсегда первым, до любых других методов
МК (магнитопорошковый)Поверхностные и подповерхностные трещины в ферромагнитных сталяхНеприменим к аустенитным сталям и цветным сплавамУгловые швы, зоны концентрации напряжений, ремонтные заварки
ПВК (капиллярный)Поверхностные трещины и поры на любых материалахНужна чистая поверхность, видит только выходящие на поверхность дефектыАустенитные стали, цветные сплавы, где намагничивание недопустимо
УЗКТрещины и непровары внутри шваЗатруднён на тонких стенках, аустенитных швах и в некоторых угловых соединенияхТолстостенные швы, работы на действующем производстве
РадиографияПоры и шлаковые включения, корневой непровар в тонких стыкахПлохо видит трещины при неблагоприятной ориентации, нужна радиационная защитаТонкостенные стыки, документирование и арбитраж

Поверхностные дефекты: ВИК, МК, ПВК

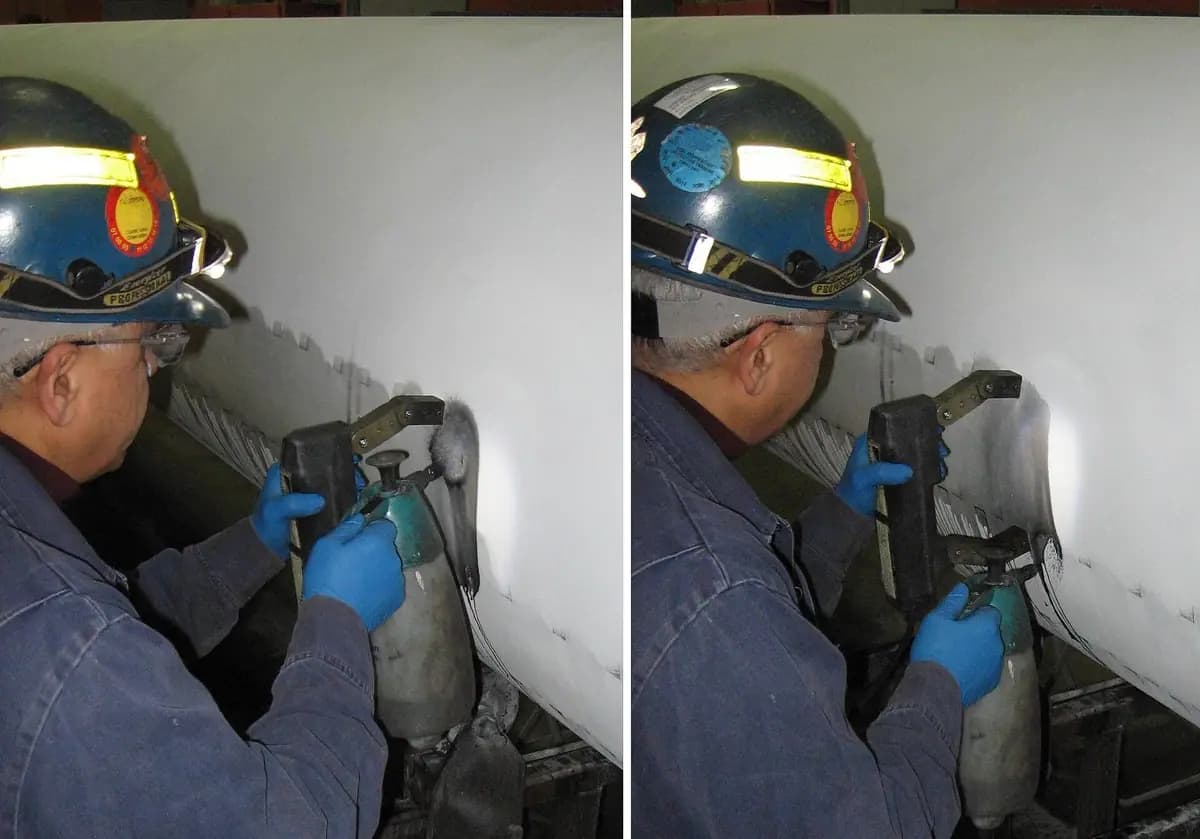

Любой контроль начинается с визуального и измерительного. Далее для ферромагнитных сталей эффективен магнитопорошковый метод: он быстрее капиллярного и выявляет также подповерхностные дефекты. Капиллярный контроль выбирают для аустенитных сталей, цветных сплавов и там, где намагничивание недопустимо. Вихретоковый метод удобен для поиска усталостных трещин через тонкие покрытия без зачистки до металла.

Внутренние дефекты: УЗК или радиография

Ультразвуковой контроль лучше выявляет трещины и непровары, не требует радиационной защиты и даёт результат сразу. Он предпочтителен для толстостенных швов и для работ на действующем производстве. Радиография наглядна, объективно документирует объёмные дефекты — поры и шлаковые включения — и незаменима для тонкостенных стыков, где УЗК ограничен. На ответственных соединениях методы сочетают: каждый закрывает слабые места другого.

Хороший пример — стык трубопровода, который проверяют и ультразвуком, и радиографией. УЗК надёжно находит плоскостной непровар, который на снимке может «спрятаться» из-за неудачного угла просвечивания, а снимок показывает цепочку пор и позволяет сохранить объективный документ о качестве шва. Результаты не противоречат друг другу, а складываются в полную картину. Если же заключения по двум методам расходятся, спорное место перепроверяют третьим способом, а не выбирают удобное мнение.

При равной применимости решают экономика и условия площадки: наличие допуска к работам с источниками излучения, возможность выделить зону ограничения доступа, требования заказчика к документированию результатов.

Типовые решения для распространённых объектов

  1. Стыки технологических трубопроводов при ремонте: ВИК и УЗК, радиография для тонких стенок и арбитража.
  2. Угловые швы приварки штуцеров сосудов: ВИК и МК (или ПВК по аустениту), УЗК там, где позволяет геометрия.
  3. Расчётные швы металлоконструкций кранов: ВИК и МК по зонам концентрации, УЗК стыковых соединений.
  4. Швы резервуаров: ВИК и УЗК стыковых, контроль герметичности уторного шва вакуумным методом.
  5. Наплавки и ремонтные заварки: послойный ВИК и ПВК или МК после окончательной обработки.

Перечень не заменяет нормативные требования: для поднадзорного оборудования объёмы и методы установлены нормами и проектной документацией, и уменьшать их нельзя. Свобода выбора остаётся там, где нормы дают альтернативу или где владелец контролирует оборудование сверх обязательного минимума.

Ограниченный доступ и объёмы контроля

Реальные объекты редко дают идеальные условия. При одностороннем доступе к стыку радиографию выполняют через две стенки со снижением чувствительности, а УЗК — по специальным схемам прозвучивания. Швы под изоляцией требуют вскрытия хотя бы локальных окон. Нахлёсточные и угловые соединения с неполным проплавлением часто не поддаются достоверному УЗК — тогда упор делают на послойный контроль при сварке и поверхностные методы готового шва.

Если достоверный контроль штатными методами невозможен, риск компенсируют технологией сварки и усиленным контролем в процессе, а решение фиксируют документально. Отдельный вопрос — объём: сплошной контроль всех соединений или выборка. Сплошному контролю подлежат наиболее нагруженные швы, это определяют нормы и проект. Выборка оправдана только со статистической логикой: недопустимый дефект в выборке ведёт к расширению контроля, обычно с увеличением объёма, а не к замене одного стыка и закрытию вопроса.

Учитывайте и квалификацию исполнителей. Метод даёт достоверный результат, только если его выполняет специалист с аттестацией по нужному виду контроля и объекту, а оценку подписывает специалист не ниже II уровня. Прибор, настроенный без стандартного образца, или контроль без технологической карты обесценивают даже правильно выбранный метод, поэтому в запросе исполнителям сразу спрашивайте, по каким картам и на каком оборудовании они работают.

Частые ошибки назначения

  • Радиография «для галочки» там, где опасны трещины, — снимок их может не показать.
  • УЗК аустенитных швов без специализированных методик даёт недостоверный результат.
  • Угловые швы только визуально, хотя именно они чаще разрушаются от непроваров.
  • Пренебрежение подготовкой поверхности: любой метод хуже работает на грязном и неровном металле.
  • Экономия на объёме контроля ответственных швов при ремонте: цена такой ошибки проявляется при первом гидроиспытании.

Кто принимает решение и как согласовать

Объём и методы закладывают технологическая документация и программы диагностирования, которые разрабатывают специалисты II–III уровня. Если норматив оставляет выбор, обсудите его с лабораторией до начала работ: перестановка методов после монтажа обходится дороже. Заранее уточните, какие документы вы получите по итогам, и проверьте, что лаборатория аттестована на нужные виды контроля и объекты.

Сравнить предложения аттестованных лабораторий по методам и ценам удобно на площадке-агрегаторе «Ресурс-Плюс»: бесплатно разместите заявку в разделе технического диагностирования, опишите объект, материал и толщину шва. Исполнители откликнутся с ценой и сроками, договор заключается напрямую, без комиссии; сама площадка контроль не выполняет.
