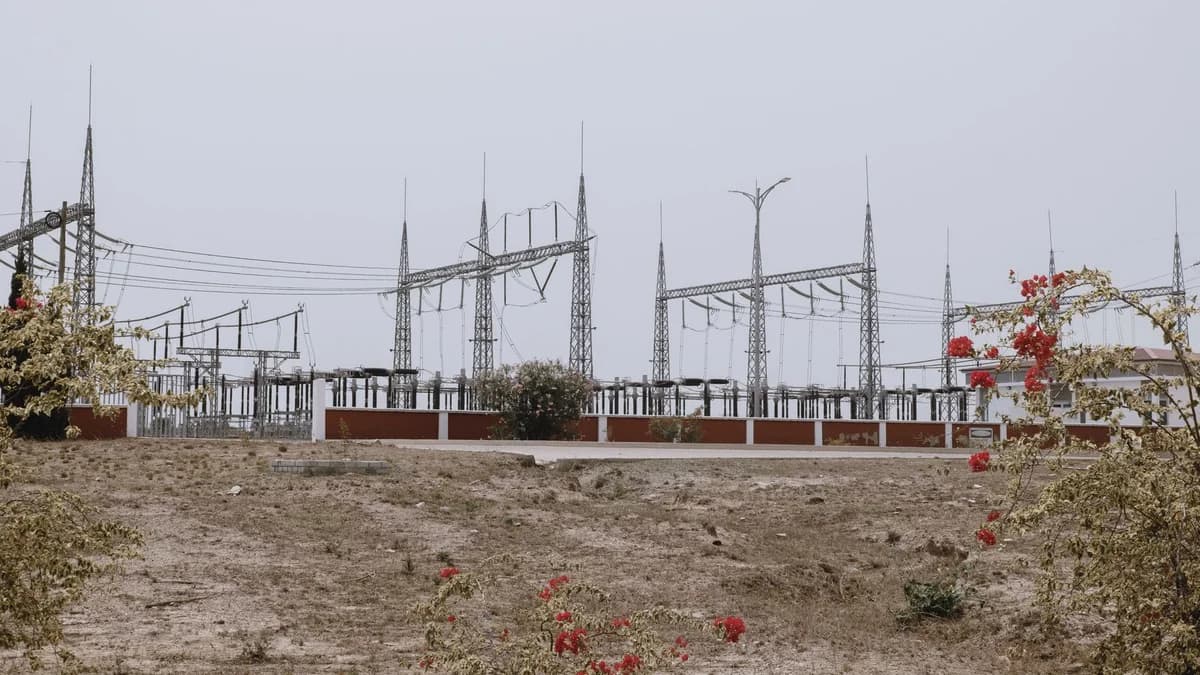

Оперативные переключения в электроустановках: простые и сложные, бланк и программа
Чем простые переключения отличаются от сложных, когда нужен бланк или программа переключений, как распределяются роли исполнителя и контролирующего и какие ошибки чаще всего приводят к технологическим нарушениям.
Оперативные переключения — это изменение схемы электроустановки: включение и отключение коммутационных аппаратов, вывод оборудования в ремонт и ввод в работу, перевод присоединений с одной системы шин на другую. Ошибка в последовательности операций приводит к отключению потребителей, повреждению оборудования и электротравмам, поэтому порядок переключений жёстко регламентирован.
Базовый документ — Правила переключений в электроустановках, утверждённые приказом Минэнерго России от 13.09.2018 № 757; требования безопасности установлены Правилами по охране труда при эксплуатации электроустановок (приказ Минтруда России от 15.12.2020 № 903н). Общий надзор ведёт Ростехнадзор в рамках федерального государственного энергетического надзора. Ниже — чем отличаются простые и сложные переключения и как их выполнять.
Какие переключения считаются оперативными
К оперативным относят переключения, которые выполняет оперативный или оперативно-ремонтный персонал в процессе управления электроустановкой: плановые (вывод в ремонт, ввод после ремонта, изменение схемы под режим) и неплановые, в том числе при ликвидации технологических нарушений. Переключения выполняются по команде или с разрешения вышестоящего оперативного персонала. В аварийных ситуациях, угрожающих жизни людей или сохранности оборудования, персонал действует самостоятельно с последующим уведомлением.
Простые и сложные переключения: сравнение
| Признак | Простые переключения | Сложные переключения |
|---|---|---|
| Число и характер операций | Небольшое число операций в чёткой последовательности | Большое число операций с аппаратами, заземляющими разъединителями, устройствами РЗА |
| Документ | Допускается без бланка по утверждённому перечню | Бланк переключений; для нетиповых и многообъектных работ — программа |
| Исполнители | Как правило, один работник | Как правило, двое: исполнитель и контролирующий |
| Типичные примеры | Отключение или включение одного присоединения по типовой схеме | Перевод присоединений между системами шин, вывод в ремонт секций шин |
| Что сохраняется всегда | Фиксация команды, проверка положения аппаратов, запись в журнале | То же плюс сверка бланка с фактической схемой |
Простые переключения
Перечни переключений, отнесённых к простым, утверждаются для каждого объекта. Простота — характеристика последовательности операций, а не их значимости. Ошибочное отключение «простого» присоединения способно оставить без питания ответственного потребителя, поэтому и здесь действует полный цикл оперативной дисциплины: получение и повторение команды, проверка наименования и диспетчерского обозначения аппарата на месте, доклад о выполнении. Большинство ошибочных отключений происходит именно на рутинных операциях, когда работник действует по привычке, не сверяясь со схемой.
Сложные переключения
Сложными являются переключения, которые требуют строгой последовательности большого числа операций. К ним относят, например:
- Перевод присоединений с одной системы шин на другую.
- Вывод в ремонт и ввод в работу систем и секций шин.
- Операции в цепях РЗА. Переключения, затрагивающие релейную защиту и автоматику.
- Схемы без блокировок. Случаи, когда блокировочные устройства не работают.
- Многообъектные операции, требующие координации.
Сложные переключения выполняются по бланку — пошаговому документу, где каждая операция и проверка записаны в нужной последовательности. Для повторяющихся сложных переключений разрабатывают типовые бланки, для нетиповых работ — программы переключений, охватывающие несколько объектов и уровней диспетчерского управления.
Роли исполнителя и контролирующего
Сложные переключения, как правило, выполняют двое: один выполняет операции, второй контролирует правильность каждой по бланку. Контролирующим назначается более опытный работник, обычно старший по смене. Ответственность при этом не делится: контролирующий отвечает за правильность последовательности, исполнитель — за правильность выполнения операций. Перед началом оба проверяют схему, зачитывают задание и убеждаются, что бланк соответствует фактическому состоянию электроустановки.
Порядок выполнения: базовые правила
- Получить и записать команду. Повторить её и убедиться в правильном понимании задания.
- Проверить последовательность. Сверить операции с оперативной схемой, составить или выбрать бланк.
- Выполнять строго по порядку. Отмечать каждую выполненную операцию; при сомнении остановиться и прекратить переключения до выяснения.
- Проверять положение на месте. Фактическое положение каждого аппарата, а не только по сигнализации.
- Доложить о выполнении. Внести изменения в оперативную схему и журнал.
Подготовка и допуск персонала
Право выполнять оперативные переключения имеет только персонал, прошедший установленную подготовку: обучение, проверку знаний, дублирование на рабочем месте под контролем опытного работника и допуск распорядительным документом. Перечни работников, которым разрешено вести оперативные переговоры, выполнять переключения и единолично осматривать электроустановки, утверждает руководитель. Квалификацию поддерживают противоаварийными тренировками: персонал отрабатывает на схемах своего объекта типовые переключения и действия при отказах блокировок, аппаратов и цепей управления. Именно на тренировках видна разница между знанием правил и готовностью применить их в темпе реального нарушения.
Бланк и программа переключений: как их готовят
Бланк переключений составляют заранее, до начала операций, а не по ходу дела. Его готовит работник из числа оперативного персонала, а правильность проверяет второй работник; для сложных схем бланк утверждает лицо, определённое локальными документами предприятия. Типовые бланки хранят на рабочем месте и пересматривают при каждом изменении схемы, оборудования или защит, иначе документ расходится с реальностью и становится опасным.
В бланке последовательно записывают каждую операцию: какой аппарат, в какое положение, какая проверка после неё. Отдельными строками выносят проверки положения разъединителей, снятие и наложение заземлений, операции с цепями защит и автоматики. Хороший бланк читается без домыслов: исполнитель не должен угадывать, какой аппарат имеется в виду и что проверять после операции.
Программу переключений применяют, когда работа затрагивает несколько объектов или несколько уровней диспетчерского управления, например при выводе в ремонт крупного оборудования. Она содержит порядок взаимодействия персонала разных объектов, очерёдность операций и ответственных на каждом участке. Её готовят заблаговременно, согласовывают со всеми участниками и доводят до исполнителей до начала работ. Практическое правило: если для понимания задачи нужно больше одного листа схемы, скорее всего, нужен письменный документ, а не устная команда.
Частые ошибки и как их исключить
- Сложные переключения по памяти. Без бланка выполняют операции, которые обязаны идти по документу.
- Продолжение при несовпадении схемы. Фактическое состояние отличается от ожидаемого, а работа идёт дальше.
- Самовольное деблокирование. Блокировку снимают без разрешения уполномоченного лица.
- Совмещение с посторонними работами. Внимание рассеивается, порядок операций нарушается.
- Ошибки приёмки смены. Заступающий не сверил схему с оперативной документацией и начал переключения из неверного исходного состояния.
Каждая из этих ошибок устраняется дисциплиной оперативной работы и регулярными тренировками. Надёжность переключений зависит и от состояния коммутационных аппаратов и устройств релейной защиты. Оценить его помогает техническое диагностирование: разместите бесплатную заявку на площадке-агрегаторе «Ресурс-Плюс», и профильные организации откликнутся с ценами и сроками. Договор заключается напрямую, без комиссии; сама площадка диагностику не выполняет. Перечень требований энергетического надзора смотрите в разделе нормативных правовых актов энергетического надзора.
