Ультразвуковой контроль сварных соединений: возможности, ограничения и сравнение с радиографией

Какие дефекты выявляет УЗК, когда он предпочтительнее радиографии, как устроена толщинометрия и что влияет на достоверность результата. Сравнение методов и практические условия, при которых заключение лаборатории примут.

Ультразвуковой контроль (УЗК) — самый распространённый способ найти внутренние дефекты сварных соединений на опасных производственных объектах. Он не требует радиационной защиты, даёт результат прямо в ходе контроля и позволяет определить глубину залегания дефекта. Цена этих преимуществ — зависимость от квалификации дефектоскописта и состояния поверхности: организация контроля значит не меньше, чем прибор.

Метод востребован при диагностировании сосудов, трубопроводов, металлоконструкций кранов и резервуаров — везде, где нужна быстрая оценка внутреннего состояния швов без остановки соседних производств. Ниже — как он устроен, где сильнее радиографии, где слабее и что должен обеспечить заказчик.

Физический принцип

В металл через контактную жидкость вводятся упругие колебания высокой частоты. На границе металла и несплошности волна отражается, а эхо-сигнал регистрирует прибор. По времени прихода сигнала определяют координаты отражателя, по амплитуде — его условные размеры. Сварные швы обычно прозвучивают наклонными преобразователями, которые перемещают по околошовной зоне.

Чувствительность настраивают по опорному уровню от эталонного отражателя, поэтому результаты воспроизводимы: два дефектоскописта с одинаковой настройкой должны получить сопоставимые оценки. Именно воспроизводимость делает метод пригодным для наблюдения дефектов в динамике между обследованиями.

Какие дефекты выявляет УЗК

  • Трещины любой ориентации, в том числе плоскостные, плохо выявляемые радиографией.
  • Непровары в корне и по кромкам разделки.
  • Шлаковые включения и скопления пор.
  • Несплавления по свариваемым поверхностям.
  • Расслоения основного металла в зоне сплавления.

УЗК и радиография: сравнение

Методы не заменяют, а дополняют друг друга. Контроль по ГОСТ Р 55724-2013 применим к стыковым, угловым и тавровым соединениям большинства конструкционных сталей. В таблице — главное, что нужно знать при выборе.

КритерийУльтразвуковой контрольРадиографический контроль
Радиационная безопасностьЗащита и зона ограничения не нужныОбязательны лицензия, ограждения и дозиметрия
Плоскостные дефекты (трещины, непровары)Выявляются надёжноМогут не проявиться при неудачной ориентации
Объёмные дефекты (поры, шлак)Выявляются, оценка условнаяВидны на снимке наглядно
Доступ к соединениюДостаточно одной стороныНужен доступ с двух сторон
Документальный результатПротокол и дефектограммыСнимок, который можно пересматривать

Когда УЗК предпочтительнее

Метод выгоден там, где нельзя обеспечить радиационную безопасность или двусторонний доступ: в действующих цехах, на эстакадах, при контроле толстостенных элементов. Он лучше выявляет самые опасные для прочности плоскостные дефекты, поэтому его часто назначают в паре с радиографией: УЗК ищет трещины и непровары, радиография даёт документальный снимок объёмных дефектов.

Ограничения метода

УЗК затруднён на аустенитных сталях с крупнозернистой структурой, на швах малых толщин и на соединениях сложной геометрии. Результат зависит от чистоты поверхности сканирования: окалина, брызги металла и грубые неровности требуют зачистки. Метод даёт условные, а не фактические размеры дефекта, поэтому нормы оценки привязаны к эквивалентной площади отражателя и настройке по образцам.

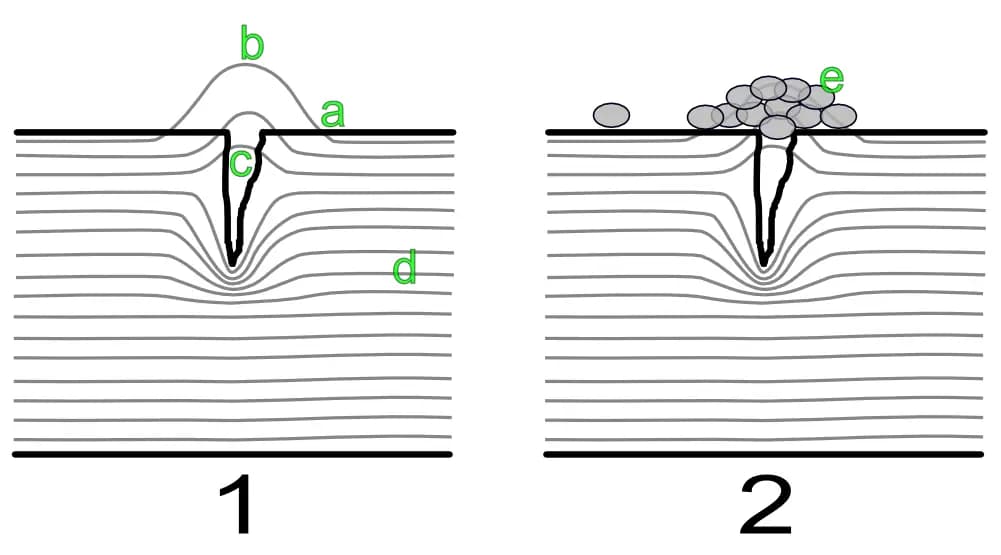

Малоразмерные отражатели вблизи поверхности сканирования попадают в мёртвую зону преобразователя; для их поиска применяют специальные схемы прозвучивания и поверхностные методы. Потеря акустического контакта на грубой поверхности занижает сигнал и может скрыть дефект.

Что влияет на достоверность

  1. Настройка прибора по мерам и настроечным образцам с искусственными отражателями.
  2. Угол ввода и частота преобразователя, подобранные под толщину и тип шва.
  3. Подготовка зоны сканирования и достаточное количество контактной жидкости.
  4. Схема и шаг сканирования, контроль с двух сторон шва там, где это требуется.
  5. Квалификация специалиста: заключение подписывает дефектоскопист второго или третьего уровня.

Толщинометрия и современные технологии

Ультразвуковая толщинометрия — самое массовое применение метода при диагностировании. Преобразователь измеряет время прохождения импульса до противоположной поверхности стенки, прибор пересчитывает его в толщину. Для достоверности важны настройка скорости звука по материалу, зачистка точки и повторяемость: измерения по сетке в одних и тех же точках позволяют вычислить скорость коррозии и остаточный ресурс. На горячих поверхностях применяют высокотемпературные преобразователи и поправки по методике.

Помимо ручного контроля используют механизированные сканеры с записью данных и дефектоскопы на фазированных решётках, формирующие изображение сечения шва. Запись снижает влияние человеческого фактора: пропущенный участок виден на карте сканирования, а данные можно пересмотреть при разногласиях. Новые технологии не отменяют аттестацию: оборудование, методики и персонал должны соответствовать области аттестации лаборатории. Надзорные требования к оборудованию под давлением собраны на странице Ростехнадзора «Надзор за оборудованием, работающим под давлением, грузоподъёмными механизмами и подъёмными сооружениями».

Как читать заключение по УЗК

Заключение — единственное, что остаётся у заказчика после ухода дефектоскописта, поэтому его стоит уметь прочитать. В нём не должно быть общих фраз вроде «дефектов не обнаружено» без указания, чем и как контролировали. Смотрите на три вещи. Первая — что проконтролировано: схема и перечень швов с номерами, чтобы было видно, что ни один участок не пропущен. Вторая — как настроен прибор: образцы, уровень чувствительности, углы ввода. Третья — по каким нормам оценено: допустимость дефекта определяется не мнением специалиста, а документацией на объект.

Если выявлены недопустимые несплошности, в заключении должны быть координаты, условные размеры и глубина залегания. По этим данным ремонтная служба находит и выбирает дефект, а после ремонта проводят повторный контроль. Не принимайте заключение, в котором дефект описан без привязки к месту: исправить его невозможно, а спор с исполнителем превращается в обмен мнениями.

Наконец, проверьте сроки действия поверки приборов и удостоверений специалистов на дату контроля. Просроченные документы на момент работ — основание не принять результаты, даже если сам контроль выполнен безупречно.

Что обеспечить заказчику до контроля

УЗК чувствителен к температуре: стандартные преобразователи и контактные жидкости рассчитаны на ограниченный диапазон, а на морозе замерзающая жидкость делает результат недостоверным. Вибрация оборудования мешает сканированию и увеличивает погрешность. Согласуйте с лабораторией доступ, освещение, электропитание и возможность остановки вибрирующих машин.

  • Требуйте настройку по образцам, соответствующим толщине и материалу вашего объекта.
  • Обеспечьте зачистку зоны сканирования по обе стороны шва на ширину, указанную в методике.
  • Заказывайте контроль с двух сторон шва, если геометрия соединения это позволяет.
  • Сохраняйте протоколы с координатами отражателей — они нужны для наблюдения в динамике.
  • При спорных результатах назначайте арбитражный контроль другим методом.

В заключении должны быть нормативный документ и нормы оценки, тип прибора и преобразователей, параметры настройки, схема проконтролированных участков и перечень несплошностей с координатами. Подобрать аттестованную лабораторию для ультразвукового контроля удобно на площадке «Ресурс-Плюс»: опубликуйте бесплатную заявку на странице технического диагностирования и сравните отклики по цене и срокам. Площадка работы не выполняет, договор вы заключаете с лабораторией напрямую, без комиссии.
