Дифракционно-временной метод TOFD (Time of Flight Diffraction) занимает особое место среди ультразвуковых технологий: он не ищет отражение от дефекта, как классический УЗК, а регистрирует волны, дифрагированные на его краях. Такой подход дает главное преимущество метода — точное измерение высоты и глубины залегания несплошностей.
Два преобразователя устанавливают по обе стороны сварного шва: один излучает продольную волну под углом, второй принимает. Если в металле есть несплошность, ее верхний и нижний края становятся источниками дифрагированных волн. Прибор регистрирует времена прихода этих волн и по ним вычисляет положение краев дефекта — а значит, его высоту, которая критична для расчетов прочности.
У TOFD есть «мертвые зоны» у поверхностей — приповерхностные дефекты выявляются хуже, поэтому метод обычно комбинируют с контролем фазированными решетками или классическим УЗК. Расшифровка В-сканов требует специальной подготовки специалиста: образы дифракционных сигналов сложнее привычных А-сканов. Для тонкостенных изделий метод малоэффективен.
Типичная область — контроль кольцевых и продольных швов трубопроводов, сосудов и резервуаров, особенно при строительстве и экспертизе ответственных объектов. TOFD часто используют как альтернативу радиографии: он не требует радиационной безопасности, работает быстрее и сразу дает измеримые характеристики дефектов. В отечественной практике метод применяется при контроле с записью результатов, когда заказчику нужна воспроизводимая картина состояния шва.

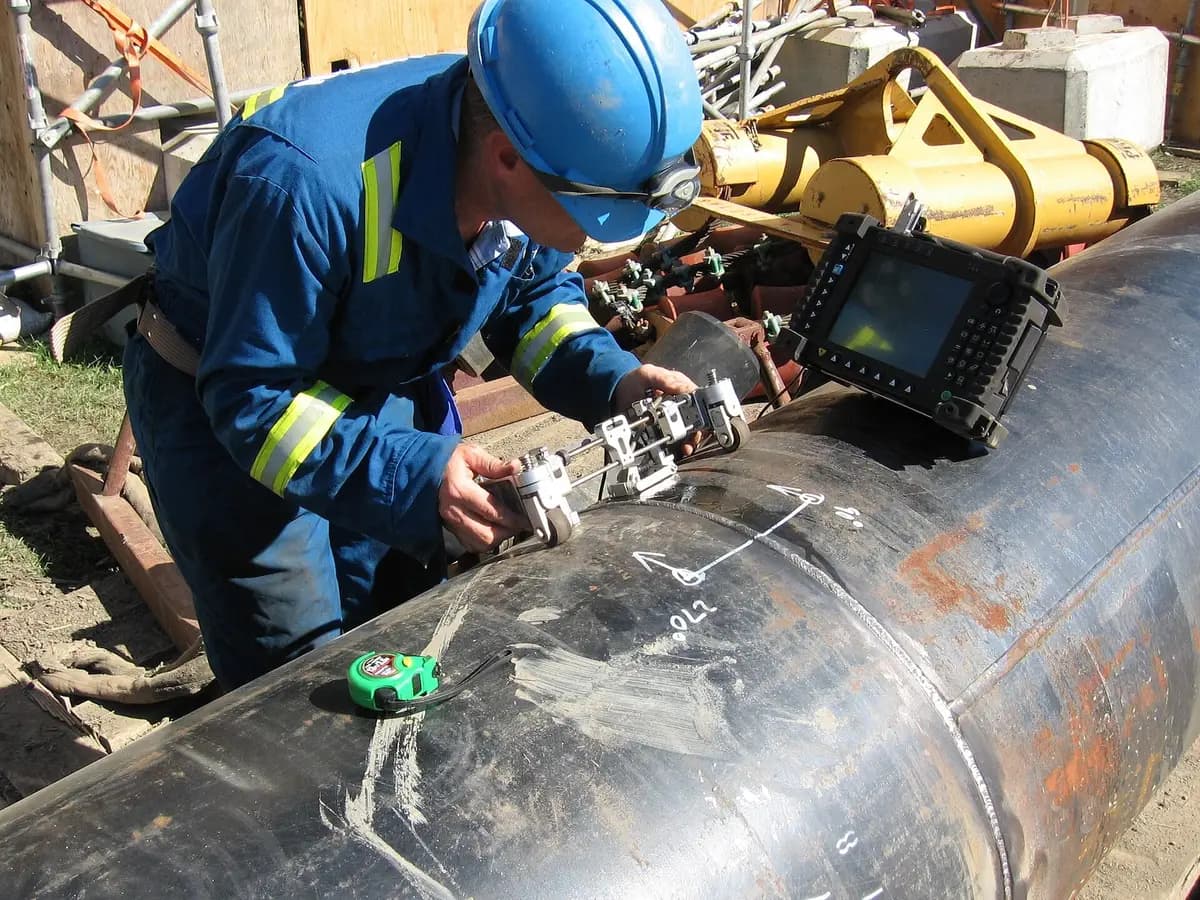

Современные многоканальные дефектоскопы позволяют вести TOFD и контроль фазированными решетками одновременно, за один проход сканера. Такая схема перекрывает слабые места каждого метода: PAUT уверенно работает у поверхностей и дает образ дефекта, TOFD точно измеряет высоту несплошностей в толще шва. Именно комбинированные схемы все чаще закладывают в технические задания на контроль ответственных сварных соединений.
Классический ультразвуковой контроль оценивает дефект по амплитуде отраженного сигнала, а она зависит не только от размера несплошности, но и от ее ориентации, шероховатости и заполнения. Гладкая трещина, развернутая под неудачным углом, может дать слабый сигнал и получить оценку «допустимо». TOFD измеряет геометрию напрямую — по времени прихода дифрагированных волн от краев дефекта, и погрешность измерения высоты составляет десятые доли миллиметра. Для расчетов на прочность и оценки остаточного ресурса это принципиально: решение о ремонте или продолжении эксплуатации принимают на основании фактических размеров дефекта, а не косвенной амплитудной оценки.
Точность TOFD открывает возможность, недоступную амплитудным методам, — наблюдение за дефектом во времени. Если несплошность признана допустимой, при следующем обследовании ее измеряют повторно и сравнивают размеры: растет трещина или стабильна. Такой мониторинг позволяет эксплуатировать оборудование с известными дефектами обоснованно, планируя ремонт по фактической динамике, а не по худшему сценарию. На магистральных трубопроводах и сосудах высокого давления этот подход экономит значительные средства без снижения безопасности.
Дифракционно-временной метод удобен тем, что результат объективно проверяем. Запросите у исполнителя файлы В-сканов вместе с заключением — ценность метода именно в записанных данных, и отказ их передать должен насторожить. Обратите внимание на перекрытие мертвых зон: в методике должно быть явно указано, каким методом контролировались приповерхностные слои. Убедитесь, что специалисты имеют подготовку по TOFD, а не только общий сертификат по ультразвуковому контролю. Наконец, при долгосрочных программах диагностики зафиксируйте в договоре хранение первичных данных: их ценность растет со временем, когда появляется возможность сравнивать результаты обследований разных лет и отслеживать динамику каждого зафиксированного дефекта. Эти несложные проверки на этапе выбора исполнителя стоят немного, а защищают заказчика от главного риска — формального контроля, который существует только на бумаге заключения. Записанные данные делают такой сценарий практически невозможным, и в этом главная ценность метода для владельца объекта.
