Противовыбросовое оборудование (ПВО): состав комплекта, назначение элементов и проверка готовности

Из чего состоит комплект противовыбросового оборудования: плашечные и универсальные превенторы, манифольд с линиями глушения и дросселирования, станция гидропривода и ручные приводы. Какую задачу решает каждый элемент, как ПВО испытывают и обслуживают, какие отказы встречаются чаще всего и что проверить при приёмке комплекта на скважине.

Газонефтеводопроявление начинается незаметно: растёт объём раствора в приёмных ёмкостях, меняется плотность на выходе, скважина переливает при остановленных насосах. С этого момента у вахты есть минуты, чтобы герметизировать устье, и единственное, что позволяет это сделать, — противовыбросовое оборудование. Если комплект собран не по согласованной схеме, плашки не подходят под трубы, а подход к вспомогательному пульту заставлен техникой, проявление переходит в открытый фонтан с пожаром, потерей скважины и расследованием аварии.

Противовыбросовое оборудование (ПВО) — комплекс устройств, устанавливаемых на устье скважины для предупреждения газонефтеводопроявлений и открытых фонтанов. Когда пластовое давление превышает давление столба промывочной жидкости, ПВО позволяет герметизировать устье, управляемо стравить давление и восстановить контроль над скважиной. Требования к его применению установлены федеральными нормами и правилами «Правила безопасности в нефтяной и газовой промышленности», утверждёнными приказом Ростехнадзора от 15.12.2020 № 534; текст правил и смежные акты собраны в разделе нормативных документов Ростехнадзора по объектам нефтегазового комплекса. Ниже — из чего состоит комплект, какую задачу решает каждый элемент, как его испытывают и обслуживают и что проверить при приёмке на объекте.

Какую задачу решает ПВО и где оно обязательно

Главная функция — герметизация устья в любой ситуации: с колонной труб в скважине, без неё, а при необходимости — со срезанием труб. Второй контур задач — управляемая циркуляция: возможность глушить скважину, закачивая утяжелённый раствор, и дросселировать выходящий поток, не теряя контроля над давлением. Третья функция менее очевидна — выиграть время: пока устье закрыто, бригада считает плотность раствора для глушения, вызывает противофонтанную службу и готовит насосы и ёмкости.

ПВО применяют при бурении, освоении, текущем и капитальном ремонте скважин — везде, где возможен выход пластового флюида на устье. Скважина входит в состав опасного производственного объекта по Федеральному закону № 116-ФЗ «О промышленной безопасности опасных производственных объектов», поэтому состав ПВО, схема обвязки и порядок испытаний закладываются в проектную документацию и план работ, а не выбираются буровым мастером на месте. Типовые схемы обвязки устья описаны в стандарте на противовыбросовое оборудование (ГОСТ 13862), а конкретную схему для скважины согласовывают в установленном порядке, в том числе с профессиональной противофонтанной службой.

Состав комплекта: элементы и их назначение

Комплект ПВО — не один превентор, а связка узлов, каждый из которых закрывает свой сценарий проявления. Выпадение любого звена обесценивает остальные: герметичный превентор бесполезен без исправной линии глушения, а исправный манифольд — без запаса энергии на станции управления.

ЭлементНазначениеЧто проверяют при приёмкеТипичный отказ
Плашечный превентор с трубными плашкамиГерметизирует кольцевое пространство вокруг труб одного диаметраСоответствие плашек фактическим диаметрам труб, паспорт, срок испытанийНегерметичность из-за износа уплотнений, заедание плашек
Плашечный превентор с глухими или срезающими плашкамиПерекрывает открытый ствол; срезающие плашки перерезают колонну и герметизируют скважинуКомплектность, отметки о дефектоскопии корпуса и деталей затвораКоррозия и солеотложения в полостях
Универсальный (кольцевой) превенторУплотняет устье вокруг труб разного диаметра и замков при спуско-подъёмных операцияхСостояние эластичного уплотнителя, срок годности резиныГерметизация только при повышенном давлении закрытия
Манифольд: линия глушенияЗакачка утяжелённого раствора в скважину под давлениемНумерация и паспорта задвижек, схема, обратные клапаныНегерметичность задвижек
Манифольд: линия дросселированияУправляемый сброс потока через штуцеры на дегазатор, амбар или факелИсправность штуцеров и манометров, направление сбросаРазмыв затворов абразивной средой
Станция гидропривода с пультамиДистанционное закрытие и открытие превенторов, запас энергии при отказе питанияДавление в аккумуляторах, число циклов на запасе, доступ к пультамУтечки и завоздушивание гидросистемы
Ручные приводы (штурвалы)Закрытие плашечных превенторов при отказе гидроприводаВыведены за пределы основания, укомплектованы, свободно вращаютсяЗаставлены оборудованием, не укомплектованы

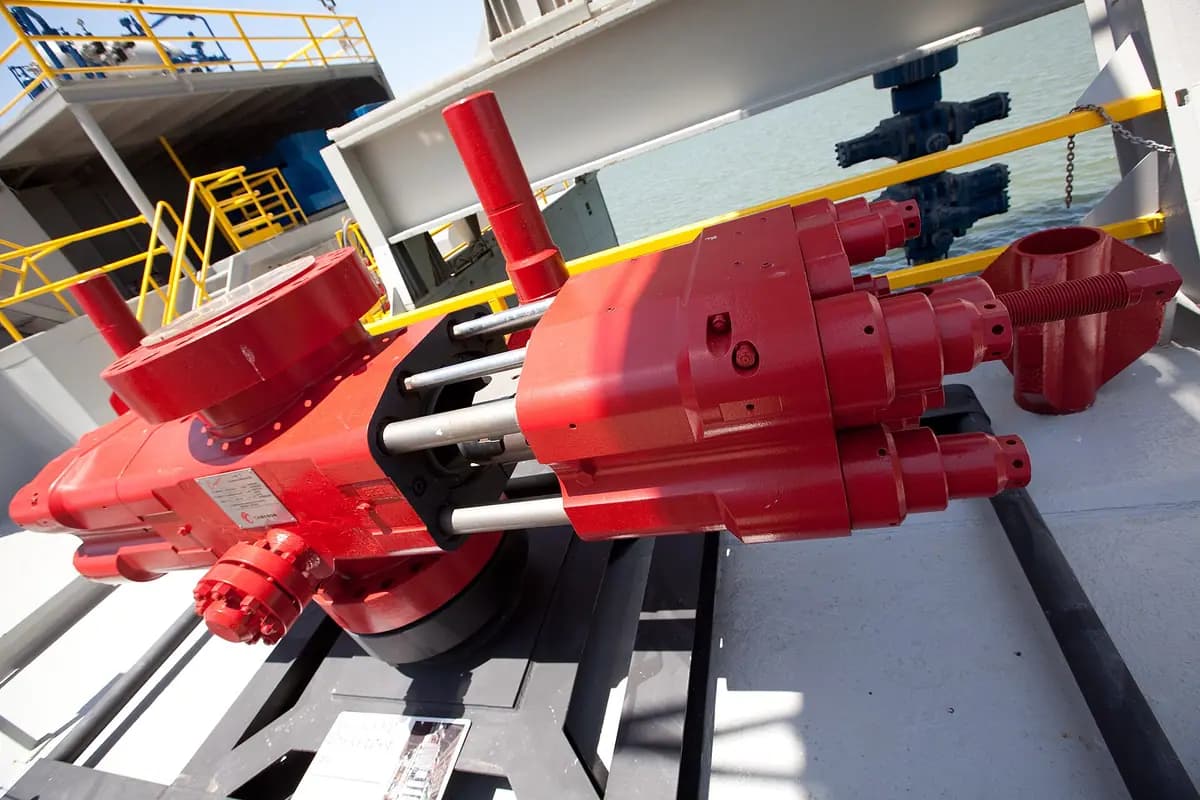

Превенторы: типы и логика выбора

  • Плашечные превенторы перекрывают устье плашками: трубные плашки герметизируют кольцевое пространство вокруг труб конкретного диаметра, глухие — полностью перекрывают открытый ствол, срезающие — перерезают колонну и герметизируют скважину в аварийной ситуации.
  • Универсальный (кольцевой) превентор уплотняет устье эластичным элементом вокруг труб разного диаметра и замковых соединений, что удобно при спуско-подъёмных операциях, когда диаметр в устье постоянно меняется.
  • Вращающиеся устройства применяются там, где нужно герметизировать устье при вращении колонны.
  • Превенторы для ремонта скважин отличаются меньшими габаритами и массой и рассчитаны на трубы и давления, характерные для текущего и капитального ремонта; подменять их буровой сборкой или наоборот без пересмотра схемы нельзя.

Состав и схема обвязки выбираются исходя из ожидаемых давлений, характеристик пласта и вида работ. Чем выше ожидаемое давление и вероятность проявления, тем полнее комплект: от одиночного превентора на малодебитных скважинах до многосекционных сборок с дублированием функций. Рабочее давление сборки принимают не ниже максимального ожидаемого давления на устье при закрытой скважине, проходной диаметр — таким, чтобы пропускать долото и элементы компоновки низа колонны, а трубные плашки подбирают под каждый типоразмер труб, который окажется в скважине. Ошибка на этом этапе не компенсируется в ходе работ — заменить схему обвязки на пробуренной скважине без остановки невозможно.

Манифольд: линии глушения и дросселирования

Манифольд ПВО — система трубопроводов и задвижек, соединённая с превенторным блоком. Линия глушения позволяет закачивать раствор в скважину под давлением, линия дросселирования — направлять поток из скважины через штуцеры на дегазатор, амбар или факел, плавно снижая давление. Исправность каждой задвижки критична: одна негерметичная линия обесценивает весь комплект, каким бы надёжным ни был превенторный блок над устьем.

На практике манифольд изнашивается быстрее превенторов: через него идёт раствор с абразивом, газ и пластовая вода. Регулируемые штуцеры и затворы задвижек на линии дросселирования — первые кандидаты на замену, поэтому их осмотр выделяют отдельной строкой в графике обслуживания. Линии прокладывают с минимальным числом поворотов, надёжно крепят и выводят на безопасное расстояние от устья, а сброс направляют с учётом розы ветров и расположения рабочих мест. Манометры на манифольде должны быть поверены: по их показаниям вахта считает давление глушения.

Станция управления, пульты и ручные приводы

Превенторы приводятся в действие дистанционно со станции гидравлического управления, а также вручную. Пульты размещают так, чтобы ими можно было воспользоваться при осложнении: основной — у поста бурильщика, вспомогательный — на безопасном удалении от устья. Давление в гидросистеме и положение превенторов контролируются постоянно. Запас энергии станции рассчитывается так, чтобы обеспечить необходимое число операций закрытия и открытия даже при отказе питания, — эта характеристика проверяется при испытаниях, а не принимается на веру.

Штурвалы ручного привода плашечных превенторов выводят за пределы подвышечного основания, на них наносят направление вращения и число оборотов до полного закрытия. Это последний резерв на случай, когда гидросистема повреждена или обесточена, поэтому свободный ход штурвалов и свободный подход к ним проверяют при каждом осмотре.

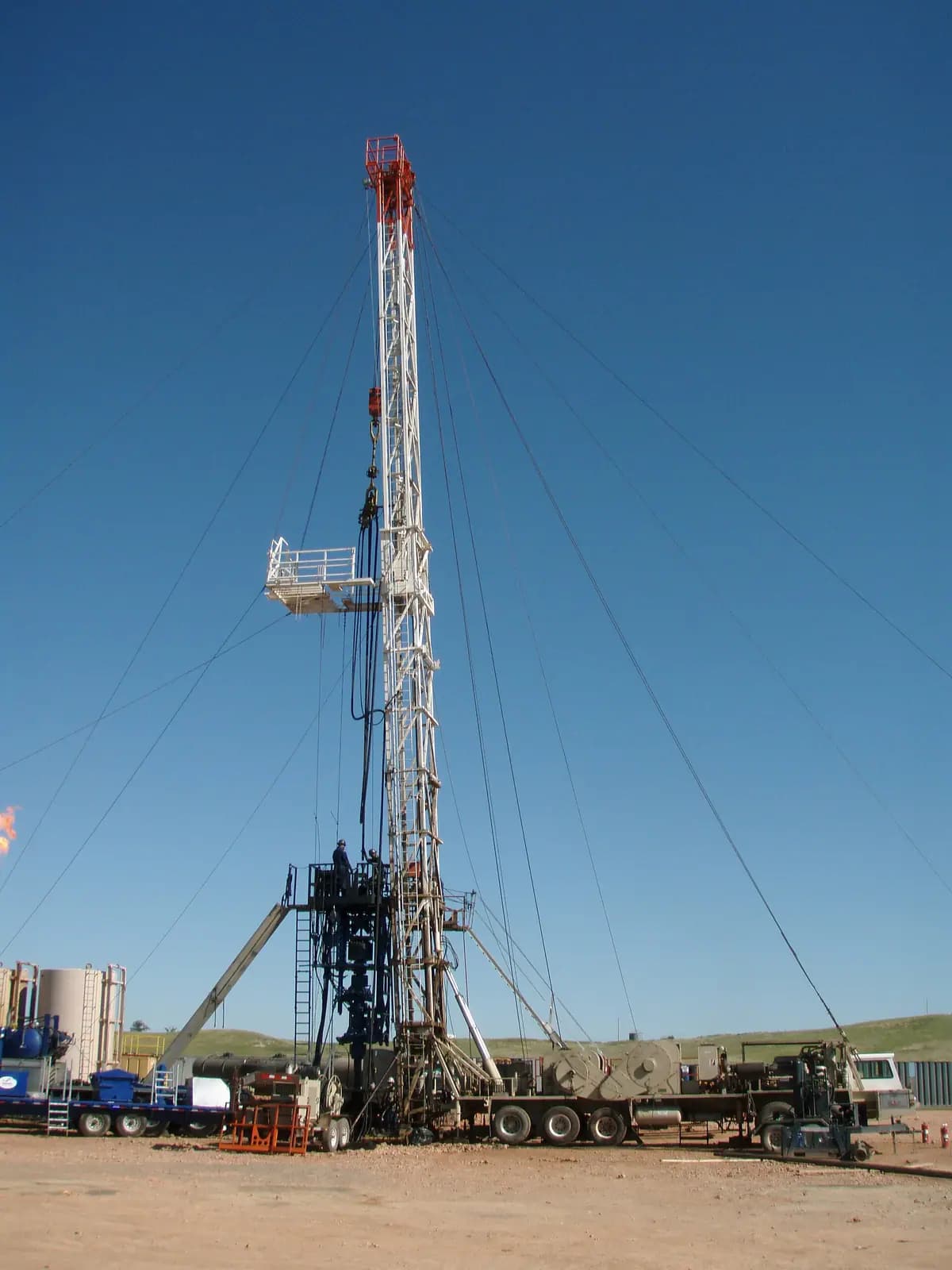

Монтаж, опрессовка и периодические проверки

Собранное на устье ПВО опрессовывают до начала работ, при которых возможно проявление, а затем повторяют испытание после ремонта, замены элементов или смены плашек. Превенторную сборку, манифольд и обвязку испытывают на давление, предусмотренное планом работ; результаты с указанием давления и времени выдержки оформляют актом и заносят в журнал. Отдельно проверяют срабатывание превенторов на закрытие и открытие от основного и вспомогательного пультов и вручную.

До выезда на скважину комплект испытывают на базе после сборки — с проверкой герметичности плашек и уплотнений на рабочем давлении. Паспорта с отметками об испытаниях передают на объект вместе с оборудованием. Разрыв между датой последнего испытания и началом работ — один из первых вопросов инспектора при проверке буровой, а причины аварий на устье регулярно разбираются в уроках, извлечённых из аварий на объектах нефтегазового комплекса, которые публикует Ростехнадзор.

Обслуживание, ремонт и хранение комплекта

Между применениями противовыбросовое оборудование обслуживается на базе производственного обслуживания: превенторы разбираются, плашки и уплотнительные элементы осматриваются и заменяются по состоянию, корпуса, крепёж и детали затворов проходят дефектоскопию в установленные сроки. Резиновые уплотнения имеют собственные сроки хранения и годности: просроченный элемент способен отказать при первом же закрытии, поэтому учёт ведётся по каждому уплотнению отдельно. Комплект хранится защищённым от коррозии и загрязнения, с паспортами и отметками о проведённых испытаниях.

Превенторы и манифольды — технические устройства опасного производственного объекта, и к ним применяются общие правила: назначенный срок службы по паспорту, учёт наработки, ремонт по документации изготовителя. По истечении срока службы оборудование не списывают автоматически: решение о продлении принимают по результатам технического диагностирования и экспертизы промышленной безопасности, которая подтверждает возможность дальнейшей эксплуатации при заданных давлениях и средах.

Типичные неисправности и их признаки

  • Негерметичность закрытого превентора — устойчивое падение давления при опрессовке.
  • Износ уплотнителя универсального превентора — герметизация достигается только повышенным давлением закрытия.
  • Заедание плашек из-за коррозии, солеотложений или загрязнения полостей раствором.
  • Утечки и завоздушивание гидросистемы — медленное или неполное срабатывание от пульта.
  • Размыв затворов задвижек манифольда на линии дросселирования абразивной средой.

Любой из этих признаков — основание вывести элемент из работы до устранения причины. Резервирование в схемах обвязки предусмотрено именно на такой случай, и решение «дотянуть до конца скважины» с неисправным превентором означает осознанный отказ от последнего барьера защиты.

Что проверить при приёмке комплекта на объекте

  1. Соответствие состава комплекта согласованной схеме обвязки и плану работ — по позициям, а не по накладной.
  2. Соответствие трубных плашек фактическим диаметрам применяемых труб, включая обсадные при их спуске.
  3. Паспорта, отметки о дефектоскопии и действующие сроки испытаний каждого узла.
  4. Комплектность станции управления, шлангов высокого давления и ручных приводов, запас энергии в аккумуляторах.
  5. Запасные уплотнения и сменные плашки на объекте, с неистёкшими сроками годности.
  6. Подготовку вахты: обучение по контролю скважины при газонефтеводопроявлениях, знание схемы обвязки и действий по сигналу «Выброс».

Приёмка по формальному принципу «привезли — значит, готово» регулярно оборачивается простоями: замена неподходящих плашек на удалённой скважине занимает дни, а работать без герметизации устья нельзя. Учебные тревоги с фактическим закрытием превентора проводят регулярно и разбирают с бригадой: типичная находка таких тренировок — заставленный техникой подход к вспомогательному пульту или незнание вахтой порядка действий при отказе основного привода. Надзорные требования к устьевому оборудованию и персоналу собраны в разделе Ростехнадзора о надзоре за объектами нефтегазового комплекса.

Если срок службы превенторов или манифольда истёк, оборудование прошло ремонт после аварии или в документации нет данных о ресурсе, требуется экспертиза промышленной безопасности технических устройств. Разместите бесплатную заявку в разделе экспертизы промышленной безопасности на площадке-агрегаторе «Ресурс-Плюс»: экспертные организации с лицензией Ростехнадзора откликнутся с ценой и сроками, вы сравните предложения и заключите договор напрямую, без комиссии. Сама площадка экспертизу и диагностику не выполняет. Опишите состав комплекта и основание экспертизы в форме ниже.
