Опрессовка ПВО: порядок испытаний по шагам, периодичность и оформление акта

Когда противовыбросовое оборудование испытывают давлением, кто организует опрессовку и руководит ею, как ступенчато поднимают давление, что проверяют помимо герметичности и как оформляют акт и журналы. Пошаговый порядок, таблица видов проверок ПВО, требования к манометрам и опрессовочному агрегату, правила безопасности и типичные нарушения.

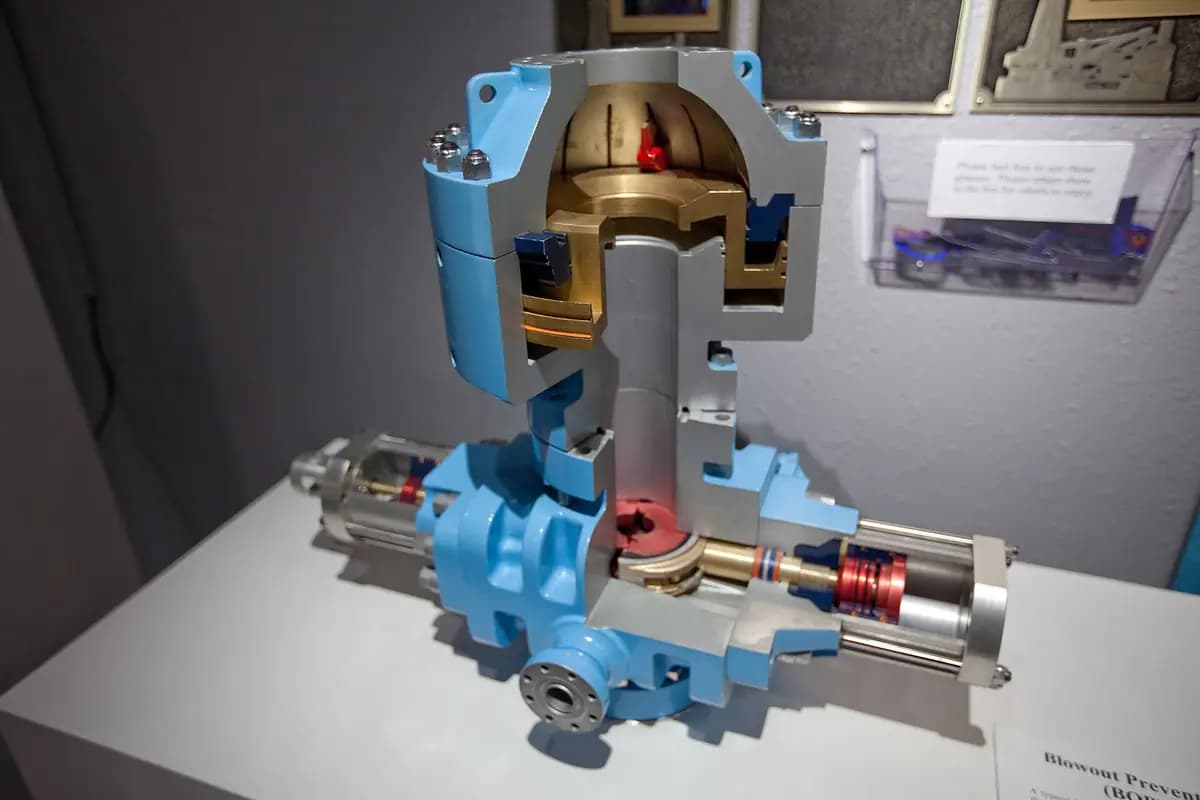

Смонтированное на устье противовыбросовое оборудование считается готовым к работе только после опрессовки — испытания давлением, подтверждающего герметичность превенторов, манифольда и всей обвязки. Негерметичное ПВО опаснее его отсутствия: оно создаёт ложную уверенность, что скважина под контролем, и эта уверенность рассыпается в момент проявления, когда исправлять что-либо уже поздно.

Порядок испытаний определяется Правилами безопасности в нефтяной и газовой промышленности, утверждёнными приказом Ростехнадзора от 15.12.2020 № 534, и технической документацией изготовителя комплекта. Ниже — когда опрессовку проводят, кто её организует, как она идёт по шагам, какие проверки её дополняют, чем испытывают и как оформляют результаты так, чтобы они выдержали и проверку, и расследование.

Когда проводят опрессовку

  • После монтажа комплекта на устье — до начала работ в скважине.
  • После ремонта или замены превентора, плашек или элементов манифольда.
  • После разборки и повторной сборки любых соединений обвязки.
  • Периодически в процессе длительных работ — по графику, установленному документацией и планом работ.
  • При сомнениях в герметичности, например после срабатывания превентора при проявлении или удара по обвязке техникой.

Общий принцип: любое вмешательство в собранную и испытанную систему обнуляет её подтверждённую герметичность. Если возникает сомнение, нужна ли опрессовка после конкретной операции, — она нужна. Давление испытания берут из плана работ и документации на комплект: оно увязано с ожидаемым давлением при проявлении и с допустимым давлением для обсадной колонны и устьевой арматуры, поэтому «опрессовать на сколько получится» — не вариант.

Кто организует испытание и кто им руководит

Опрессовку организует эксплуатирующая или буровая организация с участием ответственных специалистов; результаты оформляют комиссионно. К отдельным этапам привлекают представителей противофонтанной службы — в частности, при вводе комплекта в работу на скважинах с ожидаемыми проявлениями. Персонал вахты должен знать схему испытания и границы опасной зоны.

Руководит испытанием назначенное ответственное лицо, которое единолично даёт команды на подъём и сброс давления, — двоевластие на опрессовке недопустимо. До начала руководитель убеждается, что все участники знают свои места и порядок связи, а посторонние выведены за границу опасной зоны. Требования к организации таких работ на объектах нефтегазового комплекса ведомство разъясняет в разделе надзора за объектами нефтегазового комплекса.

Порядок опрессовки по шагам

  1. Сверьте смонтированную схему с согласованной схемой обвязки и паспортами оборудования: тип превенторов, диаметры плашек, направление линий глушения и дросселирования.
  2. Соберите линию от опрессовочного агрегата и установите контрольные манометры так, чтобы показания были видны руководителю из безопасной зоны.
  3. Закройте испытываемые элементы по схеме: превенторы — от штатных пультов, задвижки — в положения, предусмотренные программой испытания.
  4. Удалите из опасной зоны людей, не занятых в испытании, и обозначьте её границы.
  5. Поднимайте давление ступенчато до значений, установленных документацией для каждого элемента, с выдержкой на каждой ступени.
  6. Контролируйте герметичность: падение давления на манометре, потения и пропуски в соединениях недопустимы; осмотр — только после стабилизации давления на ступени.
  7. Сбросьте давление, осмотрите комплект и оформите акт; выявленные пропуски устраняйте только после полного сброса, затем повторите испытание.

Что проверяют помимо герметичности

Испытания совмещают с проверкой работоспособности: закрытие и открытие каждого превентора от основного и вспомогательного пультов, ход плашек, работу задвижек линий глушения и дросселирования, показания манометров, состояние гидросистемы станции управления — давление в аккумуляторах и уровень рабочей жидкости. Между опрессовками регулярно проверяют функционирование превенторов; эти проверки фиксируют в журнале.

Функциональная проверка и опрессовка — разные процедуры: первая подтверждает подвижность механизма и работу приводов, вторая — герметичность под давлением. Смешение этих процедур в журналах — типичное замечание проверяющих, потому что за ним обычно стоит фактическое невыполнение части испытаний.

Виды проверок ПВО: когда, что подтверждают, где фиксируют

Вид проверкиКогда проводятЧто подтверждаетКто участвуетГде фиксируют
Опрессовка на базеПосле обслуживания, до отправки на скважинуГерметичность и исправность комплектаБаза производственного обслуживанияАкт опрессовки, паспорт комплекта
Опрессовка на устьеПосле монтажа, до начала работГерметичность смонтированной обвязкиКомиссия организации, при необходимости противофонтанная службаАкт опрессовки
Периодическая опрессовкаПо графику в ходе длительных работСохранение герметичности во времениОтветственный руководитель, вахтаАкт, журнал проверки ПВО
Внеплановая опрессовкаПосле ремонта, замены элементов, разборки соединенийГерметичность после вмешательстваОтветственный руководитель, вахтаАкт опрессовки
Проверка функционированияЧаще опрессовок, по графикуПодвижность плашек, работа приводов и пультовВахта, мастерВахтовый журнал, журнал проверки ПВО

Средства испытания: агрегат, манометры, линия

Опрессовочный агрегат должен обеспечивать плавный подъём и надёжное удержание давления, а линия от него до испытываемого оборудования — соответствовать ожидаемым нагрузкам и быть надёжно закреплённой. Контроль ведут по поверенным манометрам соответствующего класса точности; требования к поверке средств измерений устанавливает законодательство об обеспечении единства измерений, за которое отвечает Росстандарт. Использование случайных манометров и шлангов — частая причина как недостоверных результатов, так и травм при испытаниях. Жидкость для опрессовки и порядок её подачи определяются документацией на комплект.

Безопасность при подъёме давления

Опрессовка — работа с высоким давлением, и организуется она по тем же принципам, что и любые испытания:

  • Опасная зона обозначена и освобождена от людей до начала подъёма давления.
  • Нахождение у фланцевых соединений при подъёме давления запрещено.
  • Подтяжка соединений под давлением не допускается — только после полного сброса.
  • Осмотр оборудования проводят после стабилизации давления на ступени, а не в процессе подъёма.
  • Связь между руководителем и машинистом агрегата отработана заранее: команды на подъём и сброс даёт один человек.

Эти простые правила регулярно нарушаются ради экономии времени и так же регулярно приводят к инцидентам.

Оформление акта и журналов

По итогам составляют акт опрессовки с указанием схемы, испытанных элементов, давлений, времени выдержки и выводов о готовности. Акт хранят с документацией по скважине; без него начинать работы, связанные с возможностью проявлений, нельзя. Отметки о периодических проверках вносят в вахтовый журнал и журнал проверки ПВО.

Документы храните упорядоченно и в привязке к конкретному комплекту: при расследовании инцидента первым делом восстанавливают историю испытаний, и пробелы в ней трактуются не в пользу организации. Электронное дублирование актов упрощает контроль сроков очередных испытаний по всему парку оборудования. Нормативные документы, на которые ссылаются при проверках, собраны в разделе нормативных документов Ростехнадзора по объектам нефтегазового комплекса.

Типичные нарушения и как встроить опрессовку в график

Чаще всего при проверках выявляют: испытание не всех элементов схемы, отсутствие выдержки давления, неповеренные манометры, «бумажные» акты без фактического испытания, невыполнение проверок функционирования между опрессовками. Всё это прямо влияет на готовность к ГНВП.

На практике испытания встроены в цикл так: комплект опрессовывают на базе после обслуживания, затем на устье после монтажа, далее периодически по графику в течение работ и внепланово после ремонта или замены элементов. Планируя длительные работы, заранее впишите очередные опрессовки в график: совмещение с технологическими паузами избавляет от выбора между простоем и работой на непроверенном оборудовании. Объективную картину состояния комплекта даёт независимая оценка: программы технического диагностирования устьевого и противовыбросового оборудования выявляют дефекты, которые не видны при штатной опрессовке.

Если превенторы или элементы обвязки отработали назначенный изготовителем срок службы или повреждены при проявлении, по Федеральному закону № 116-ФЗ им нужна экспертиза промышленной безопасности. Разместите бесплатную заявку на странице экспертизы промышленной безопасности на площадке-агрегаторе «Ресурс-Плюс»: экспертные организации откликнутся с ценой и сроками, вы сравните предложения и заключите договор напрямую, без комиссии. Сама площадка экспертизу не проводит.
