Лабораторные испытания грунтов: состав работ и применение результатов в вопросах и ответах

Какие характеристики грунтов определяют в лаборатории, зачем они проектировщику, как обеспечить качество образцов при отборе и когда испытания нужны на действующем предприятии. Ответы на частые вопросы промышленных заказчиков.

Ошибки в оценке грунтов основания обходятся дороже любых испытаний: неравномерные осадки, крены фундаментов, деформации каркаса. Лабораторные испытания грунтов — обязательная часть инженерно-геологических изысканий при новом строительстве и реконструкции, а также инструмент диагностики, когда существующее здание начало деформироваться. Основные положения об изысканиях содержит СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».

Промышленному заказчику полезно понимать, что именно определяется в лаборатории и от чего зависит достоверность. Ответы на самые частые вопросы — ниже.

Что определяют в лаборатории в первую очередь?

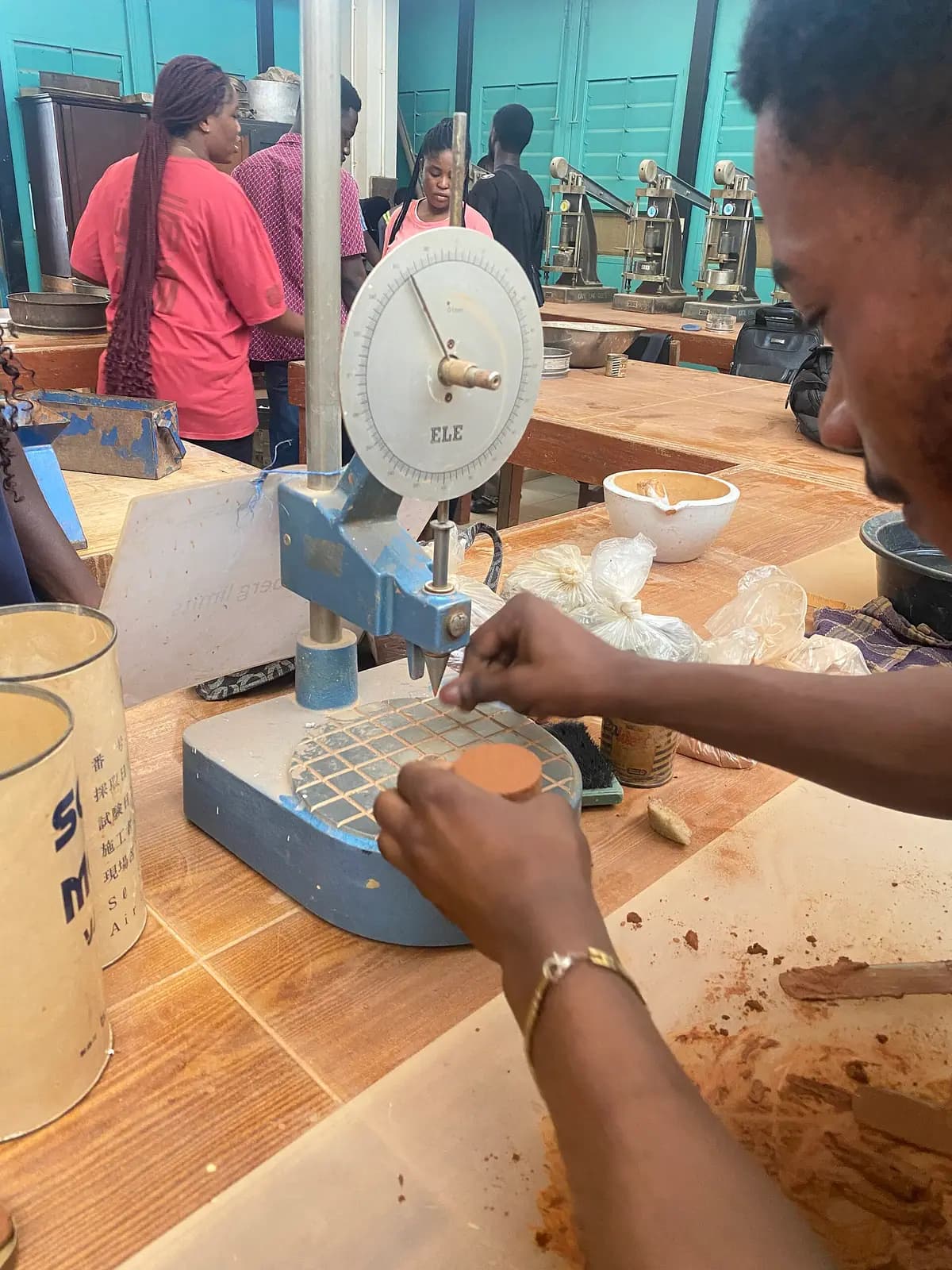

Первый уровень испытаний — определение вида и состояния грунта: гранулометрический состав, влажность, плотность, пределы пластичности для глинистых грунтов. По этим данным грунт классифицируется по ГОСТ 25100, а методы определения физических характеристик установлены ГОСТ 5180. Уже на этом уровне выявляются ключевые риски: просадочные, набухающие, органоминеральные и техногенные грунты требуют особых решений.

Как определяют прочность и деформируемость?

Расчёт оснований требует механических характеристик: угла внутреннего трения, удельного сцепления, модуля деформации. Их определяют испытаниями на срез и компрессионное сжатие, для ответственных объектов — трёхосным сжатием; лабораторные методы определения характеристик прочности и деформируемости установлены ГОСТ 12248. Значения этих параметров напрямую входят в расчёт несущей способности и осадок, поэтому небрежность здесь означает ошибку в фундаменте.

Какие специальные испытания бывают?

Помимо стандартного набора, в зависимости от условий площадки назначают:

  • Просадочность лёссовых грунтов при замачивании.
  • Набухание и усадку глинистых грунтов.
  • Содержание органических веществ, влияющее на сжимаемость.
  • Коррозионную агрессивность грунтов к стали и бетону.
  • Характеристики мёрзлых грунтов для районов распространения многолетней мерзлоты.
  • Фильтрационные свойства для водопонижения и гидротехнических задач.

Почему качество образцов важнее самих испытаний?

Механические характеристики достоверны только на образцах ненарушенного сложения — монолитах, отобранных, упакованных и доставленных с сохранением природной влажности и структуры. Нарушение технологии отбора или сроков хранения превращает дорогие испытания в формальность. Заказчику стоит требовать акты отбора монолитов с указанием глубин и выработок и сверять их с программой изысканий.

Сколько испытаний нужно?

Характеристики грунтов назначаются статистической обработкой по инженерно-геологическим элементам, поэтому единичные определения не дают расчётных значений. Количество определений по каждому элементу закладывается в программе изысканий. Экономия на количестве образцов приводит либо к завышенным коэффициентам надёжности и удорожанию фундаментов, либо к необоснованно оптимистичным расчётам. Дешевле испытать достаточно, чем перезакладывать бетон.

Практический ориентир для заказчика: при приёмке отчёта сверьте число определений по каждому инженерно-геологическому элементу с программой изысканий. Если элемент выделен, а характеристик по нему мало, расчётные значения будут принимать с запасом или с оговорками, и это отразится на стоимости фундамента. Задавайте вопрос исполнителю прямо: достаточно ли данных для нормативных и расчётных значений и по каким элементам их недостаточно.

Что чем заменяет: полевые методы или лаборатория?

Ничем: это связка, а не конкуренция. Лабораторные испытания дают характеристики образца, полевые — статическое и динамическое зондирование, штамповые испытания — поведение массива в естественном залегании. Зондирование очерчивает границы слоёв и даёт сплошную картину по глубине, лаборатория уточняет характеристики каждого выделенного элемента. Предложение «только зондирование, это дешевле» или «только лабораторию, это точнее» — упрощение, которое потом оплатит фундамент.

МетодЧто даётЧего не даёт
Лабораторные испытания монолитовТочные физические и механические характеристики по элементамСплошной картины по глубине и площади
Статическое и динамическое зондированиеГраницы слоёв, плотность сложения по глубинеПрямых значений сцепления и угла трения
Штамповые испытанияМодуль деформации массива в естественном залеганииДанных по всей толще, они локальны и дороги
Химический анализ грунтов и водАгрессивность к бетону и металлу, загрязненияПрочностных характеристик

Как быть на действующем предприятии при реконструкции?

Реконструкция и установка нового оборудования на существующих площадях — особый случай: грунты десятилетиями работали под нагрузкой, пропитывались технологическими жидкостями, уплотнялись или разуплотнялись при утечках. Архивные изыскания времён строительства описывают другую площадку. Контрольные выработки у существующих фундаментов, лабораторные испытания отобранных монолитов и сравнение с архивными данными показывают, что изменилось. Особое внимание — участкам с историей утечек: замачивание способно превратить надёжное основание в проблемное, и лаборатория выявляет это до того, как осадка станет заметной по трещинам в стенах.

Для таких работ важно правильно выбрать точки: выработки закладывают не по сетке «для отчёта», а там, где нагрузки возрастут или где есть подозрение на ослабленные зоны, — рядом с резервуарами, технологическими эстакадами, фундаментами под тяжёлое оборудование, вдоль старых коммуникаций. Если на площадке менялся уровень подземных вод, сопоставьте его с историей деформаций: сезонные колебания и техногенный подъём вод по-разному влияют на несущую способность. Результаты лабораторных испытаний вместе с данными наблюдений за осадками позволяют проектировщику решить, достаточно ли усилить фундаменты, нужно ли закрепление грунта или лучше изменить размещение нового оборудования.

Зачем проверять агрессивность грунтов к конструкциям?

Помимо несущей способности, лаборатория оценивает химическую сторону взаимодействия грунта с конструкциями: коррозионную агрессивность к стали, агрессивность грунтовых вод к бетону, удельное электрическое сопротивление для проектирования защиты подземных коммуникаций. На промышленных площадках техногенные загрязнения — кислоты, щёлочи, хлориды, нефтепродукты — делают грунт агрессивнее природного, и типовые решения защиты перестают работать. Результаты определяют выбор марки бетона по стойкости, тип гидроизоляции, необходимость электрохимической защиты. Заказывая изыскания на старой промышленной территории, включайте расширенный химический анализ грунтов и вод в задание отдельной строкой.

Что проверить заказчику до и после испытаний?

  1. Аккредитация лаборатории: нужные методы должны входить в область аккредитации, проверить можно в реестрах ФГИС Росаккредитации.
  2. Ведомости лабораторных испытаний: требуйте их, а не только итоговый отчёт.
  3. Контрольные выработки: при деформациях существующих зданий отбирайте грунт рядом с фундаментами.
  4. Архив протоколов: сохраняйте паспорта испытаний, при реконструкции они сэкономят объём новых изысканий.
  5. Периодичность: каждое серьёзное вмешательство — новые нагрузки, изменение водного режима, утечки — повод свериться с фактическим состоянием основания.

Грунтовые данные стареют вместе с площадкой, и планово заказанные испытания всегда дешевле аварийных. Грунтовые лаборатории и специалистов по инженерно-геологическим изысканиям можно найти на площадке-агрегаторе «Ресурс-Плюс». Бесплатно разместите заявку на странице НИР и лабораторных исследований, и профильные исполнители откликнутся с ценой и сроками; договор вы заключаете напрямую, без комиссии, а сама площадка испытаний не проводит. Опишите площадку и задачу в форме ниже.
