Измерение твердости металла при диагностировании: зачем, чем и как проводить
Что показывает твердометрия при техническом диагностировании, какими переносными приборами её выполняют на действующем оборудовании, как готовить площадки и как читать отклонения. Разбираем границы метода и типичные ошибки замеров.
Измерение твердости — быстрый способ оценить состояние металла без вырезки образцов. Твердость коррелирует с прочностью стали, поэтому её отклонения сигнализируют о перегреве, охрупчивании, обезуглероживании или неправильной термообработке. В программах технического диагностирования твердометрия занимает место между неразрушающим контролем и полноценными механическими испытаниями.
Метод недорог и оперативен: серия измерений на подготовленной площадке занимает минуты, не требует длительной остановки оборудования и совместима с другими работами обследования. Поэтому твердометрию включают в программы широким фронтом — от сосудов и трубопроводов до металлоконструкций кранов и резервуаров. Ниже — что она даёт, как выполнять измерения и как читать результаты. Порядок оценки состояния оборудования на опасных объектах описывает Руководство по безопасности «Оценка фактического состояния технических устройств, зданий и сооружений, применяемых на опасных производственных объектах».
Что даёт твердометрия при диагностировании
Твердость — один из немногих показателей, который можно получить прямо на действующем объекте и сразу сопоставить с требованиями на марку стали. Метод решает несколько задач:
- Оценка прочности. Косвенное определение предела прочности металла по известным корреляциям.
- Поиск зон перегрева. Выявление участков после пожара или нарушения режимов эксплуатации.
- Контроль термообработки. Проверка качества сварных соединений после ремонта.
- Обнаружение деградации. Графитизация, обезуглероживание, водородное охрупчивание проявляются в изменении твердости.
- Сортировка металла. Подтверждение марки при отсутствии сертификатов и паспортных данных.
Переносные методы и выбор прибора
На действующем оборудовании применяют портативные твердомеры двух основных типов. Динамические, по методу Либа, измеряют отскок бойка: они компактны и быстры, но чувствительны к массе и жёсткости контролируемого элемента, и на тонких стенках требуются поправки или притирка образца. Ультразвуковые приборы UCI оценивают внедрение алмазной пирамиды по изменению частоты колебаний стержня: они точнее на малых массах и в узких зонах, например по шву и зоне термического влияния. Стационарные методы Бринелля, Роквелла и Виккерса остаются арбитражными для лабораторных проверок.
| Метод | Принцип | Где удобен | Ограничения |
|---|---|---|---|
| Динамический (Либ) | Отскок бойка от поверхности | Массовый контроль корпусов, труб, металлоконструкций | Зависит от массы и жёсткости элемента, на тонких стенках нужны поправки |
| Ультразвуковой (UCI) | Внедрение алмазной пирамиды, частота колебаний стержня | Шов, зона термического влияния, малые массы | Малая площадь отпечатка, требует качественной подготовки поверхности |
| Бринелль, Роквелл, Виккерс | Стационарное вдавливание индентора | Лабораторные и арбитражные проверки | Нужен образец или стационарная установка |
Выбор прибора определяется задачей. В отчёте всегда указывают тип прибора и шкалу, иначе результаты невозможно корректно сравнивать между собой.
Подготовка и техника измерений
Достоверность зависит не столько от прибора, сколько от дисциплины на площадке. Порядок работы такой:
- Зачистка. Доведите площадку до чистого металла и требуемой шероховатости, снимите обезуглероженный слой.
- Проверка прибора. Сверьте показания на эталонных мерах твердости соответствующего диапазона.
- Серия измерений. Единичное значение непоказательно: нормируется среднее по серии.
- Температура. Измеряйте при допустимой температуре поверхности либо применяйте высокотемпературные приборы с поправками.
- Привязка точек. Фиксируйте места на схеме объекта, чтобы сопоставлять данные при следующих обследованиях.
Число измерений в серии и допустимый разброс задаёт методика. Выпадающие значения не отбрасывают молча, а выясняют их причину. Для приборов ведут журнал проверок на мерах твердости: он подтверждает исправность на дату контроля.
Как читать результаты
Оценивают не только абсолютные значения, но и равномерность. Локальное повышение твердости в зоне термического влияния указывает на закалочные структуры и риск холодных трещин, снижение — на разупрочнение от перегрева или ползучести. Значения сравнивают с требованиями стандарта на марку стали и нормативами для данного оборудования; выход за пределы — основание для металлографии реплик или вырезки образцов.
Результаты всегда рассматривают в контексте: марка стали, термообработка, зона измерения. Одно и то же число для разных сталей означает разное состояние, поэтому протокол без указания материала и зоны бесполезен. Пересчёт между шкалами выполняют по стандартным таблицам с указанием исходной шкалы; переводные таблицы приближённые, и для ответственных выводов измерения повторяют в одной шкале.
Связь твердости с прочностью
Для углеродистых и низколегированных сталей существуют устойчивые корреляции между твердостью и временным сопротивлением. По среднему значению серии можно оценить прочность металла и сопоставить её с требованиями на марку. Эта оценка используется в поверочных расчётах, когда сертификаты на металл утрачены, а вырезка образцов невозможна.
Важно помнить о границах корреляций: для термообработанных зон, наплавок и сталей специальных классов пересчёт требует подтверждённых зависимостей, иначе оценка вводит в заблуждение. В сомнительных случаях твердометрию дополняют металлографией реплик и химическим анализом переносными спектрометрами.
Границы метода и типичные ошибки

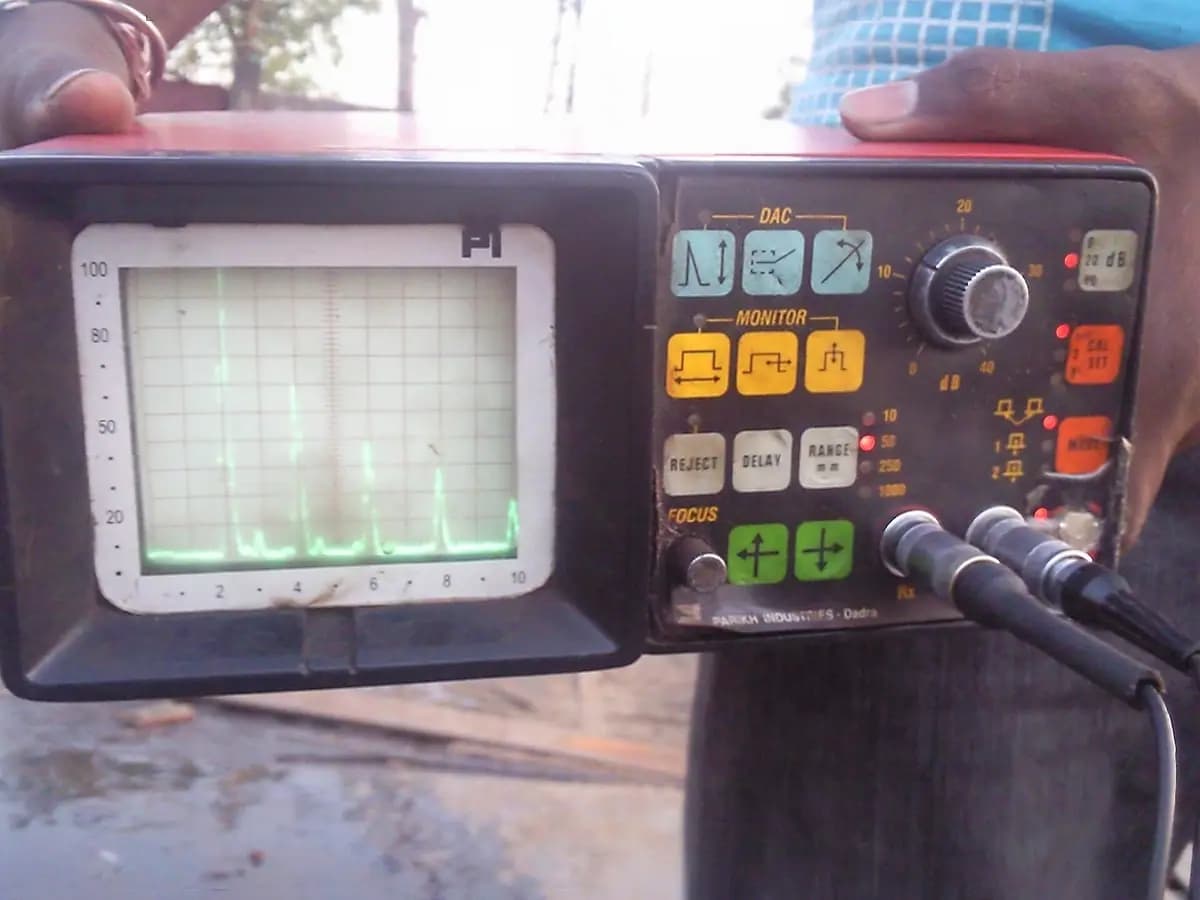

Твердометрия оценивает только поверхностный слой в точке измерения и не заменяет толщинометрию, дефектоскопию и механические испытания. Результат искажают наклёп после зачистки абразивом, обезуглероженный слой, кривизна поверхности малого радиуса, тонкие стенки под динамическим прибором.
- Измерение по окалине и краске даёт заниженные и нестабильные значения.
- Единичные замеры вместо серии не позволяют оценить разброс.
- Динамический прибор на тонкой трубе без компенсации завышает или занижает результат.
- Нет проверки на мерах перед работой — нельзя доказать исправность прибора.
- Смешение шкал без корректного перевода делает сравнение бессмысленным.
Методика диагностирования должна прямо указывать, где твердометрия обязательна: зоны ремонтных сварок после термообработки, участки после пожара, элементы с подозрением на перегрев, металл без документов. Адресный подход даёт больше, чем формальные замеры по всем элементам подряд.
Что должно быть в протоколе измерений
Протокол — единственное, что остаётся после работ, и по нему экспертная организация принимает решение. Если в нём не хватает данных, результаты нельзя использовать в расчётах и заключении. Хороший протокол содержит:
- Идентификацию объекта: наименование, заводской или учётный номер, зону и элемент.
- Материал: марку стали и сведения о термообработке, если они известны.
- Прибор: тип, заводской номер, данные поверки, шкалу измерения и дату проверки на мерах.
- Схему точек: карту или эскиз с нумерацией, чтобы замеры можно было повторить.
- Значения: отдельные показания, среднее по серии и разброс.
- Заключение исполнителя: соответствие требованиям или перечень отклонений.
Особенно важна привязка к схеме. Через несколько лет при следующем обследовании сравнение значений в тех же точках покажет динамику: твердость, которая медленно растёт или падает, говорит о развивающейся деградации лучше, чем один замер. Без карты точек такое сравнение невозможно, и каждый раз приходится начинать с нуля.
Когда твердометрию стоит дополнить другими методами
Если результаты выходят за допустимые пределы или картина неоднозначна, одной твердометрией ограничиваться не следует. Типичные сочетания: при повышенной твердости шва добавляют контроль на трещины, при пониженной — металлографию реплик, при сомнениях в марке — химический анализ. Решение принимает эксперт по результатам, а не по привычке, и в программе диагностирования стоит заранее предусмотреть, какие дополнительные методы включаются при выходе значений за пределы. Так не приходится останавливать работы и согласовывать расширение объёма: исполнитель действует по утверждённому порядку.
Как заказать твердометрию
Твердометрию в составе диагностирования выполняют специалисты аттестованной лаборатории с поверенными приборами, а результаты оформляют протоколом с картой точек. Перед заказом сформулируйте задачу: зачем нужны замеры, какие зоны и какие марки стали, нужен ли перевод в другую шкалу. Попросите исполнителя указать тип прибора и порядок обработки серий. Общие нормативные материалы по надзору за оборудованием собраны в разделе Ростехнадзора о надзоре за оборудованием, работающим под давлением, грузоподъёмными механизмами и подъёмными сооружениями.
Чтобы найти исполнителей на измерение твердости и комплексное диагностирование, разместите бесплатную заявку на странице технического диагностирования на площадке-агрегаторе «Ресурс-Плюс». Площадка работы не выполняет: лаборатории и специализированные организации откликаются с ценой и сроками, вы сравниваете предложения и заключаете договор напрямую, без комиссии. Опишите объект и задачу в форме ниже.
