Инженерно-геологические изыскания: состав работ, этапы выполнения и приёмка отчёта

Из чего состоят инженерно-геологические изыскания: программа, бурение, полевые испытания, лаборатория и технический отчёт с разрезами. Практические советы заказчику, как не сократить лишнего и принять работу без замечаний экспертизы.

Инженерно-геологические изыскания (ИГИ) дают проектировщику главное: достоверную модель грунтового основания. От их качества зависят выбор типа фундамента, глубина заложения, мероприятия по защите от подтопления и в конечном счёте безопасность здания. Порядок выполнения ИГИ регулируют СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения» и СП 446.1325800.2019 «Инженерно-геологические изыскания для строительства. Общие правила производства работ».

Заказчику важно понимать логику процесса: каждый этап опирается на предыдущий, и попытка сократить один из них обесценивает остальные. Скважина без правильного отбора монолитов не даст характеристик для расчёта, а лаборатория не исправит ошибок полевого документирования. Ниже — последовательность работ, роль каждой стороны и признаки качественного результата.

Программа работ и подготовка

Исполнитель изучает архивные материалы прошлых изысканий, геологические карты и данные о застройке соседних участков, затем составляет программу: количество и глубину выработок, виды полевых испытаний, состав лабораторных определений. Программа должна соответствовать техническому заданию, то есть уровню ответственности здания, нагрузкам и предполагаемому типу фундамента, и согласуется с заказчиком до выхода бригады в поле.

На этом же этапе решают организационные вопросы: доступ техники на площадку, точки подключения, порядок восстановления благоустройства после бурения, взаимодействие с охраной объекта. Неурегулированные мелочи срывают графики чаще, чем погода. Согласованная программа со схемой расположения выработок становится частью договора и основой для приёмки.

Кто за что отвечает

Качество изысканий зависит от согласованных действий двух сторон. Заказчик даёт точные исходные данные, исполнитель выполняет работы по программе и отвечает за достоверность результата. Основания подрядных отношений для изыскательских работ закреплены в Гражданском кодексе Российской Федерации, часть вторая, глава 37, параграф 4 «Подряд на выполнение проектных и изыскательских работ».

СторонаЧто предоставляет или делаетЧто получает
ЗаказчикТехническое задание, план посадки здания, нагрузки, доступ на площадкуПрограмму работ, отчёт, прогноз опасных процессов
ИсполнительБурение, полевые испытания, лабораторию, камеральную обработкуОплату и приёмку работ
ПроектировщикТребования к основанию и сеть выработок по нагрузкамРасчётные характеристики для фундаментов
ЭкспертыПроверяют отчёт вместе с проектной документациейПолноту и достоверность изысканий

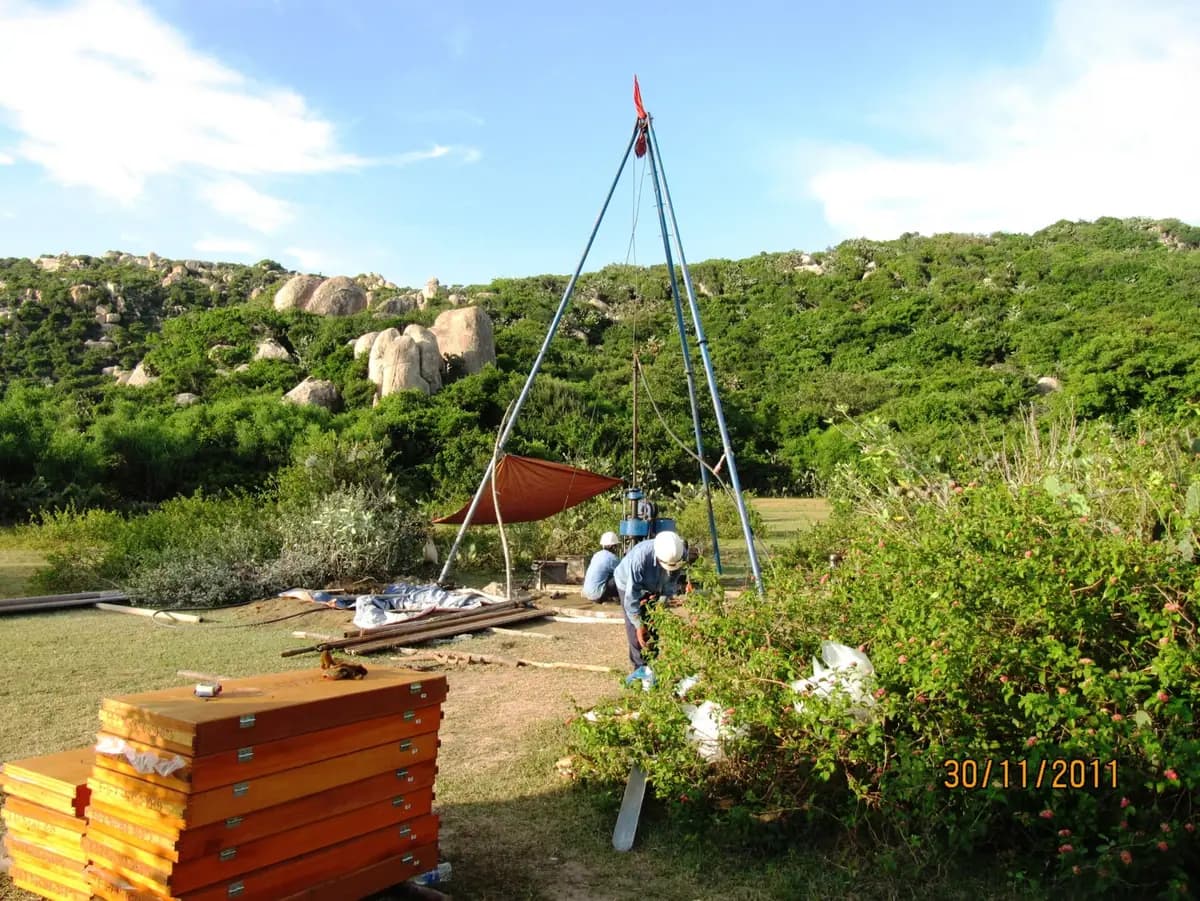

Буровые работы

Скважины размещают по контуру и осям будущего сооружения. Глубину назначают исходя из сжимаемой толщи основания: для малоэтажного дома чаще всего порядка 8–12 м, для многоэтажного — заметно больше, до 15–30 м и глубже. В ходе бурения геолог документирует керн, фиксирует уровни подземных вод и отбирает образцы грунта нарушенного и ненарушенного сложения.

Количество выработок определяется размерами здания и категорией сложности условий: скважины должны освещать все характерные участки площадки, включая зоны примыкания к соседней застройке. Если при бурении вскрываются непредвиденные условия, такие как линзы слабых грунтов, техногенные включения или признаки карста, программу корректируют и сеть сгущают, оформляя изменения письменно. Продолжение работ по устаревшей программе — признак формального подхода исполнителя.

Полевые испытания грунтов

  • Зондирование. Статическое и динамическое: плотность и сопротивление грунтов по глубине.
  • Испытания штампом. Определяют модуль деформации основания в естественном залегании.
  • Прессиометрия. Испытания непосредственно в скважинах.
  • Опытно-фильтрационные работы. Показывают водопроницаемость и приток воды.
  • Геофизика. Уточняет границы слоёв между скважинами.

Полевые методы дополняют лабораторию, а не дублируют её. Зондирование быстро оконтуривает слабые зоны и уплотнённые горизонты, штампы дают модуль деформации, который для ответственных зданий сопоставляют с компрессионными данными. Число и размещение испытаний назначает программа, а результаты попадают в отчёт вместе с первичными журналами. Пропуск полевых испытаний ради экономии — типичная причина замечаний экспертизы по ответственным объектам.

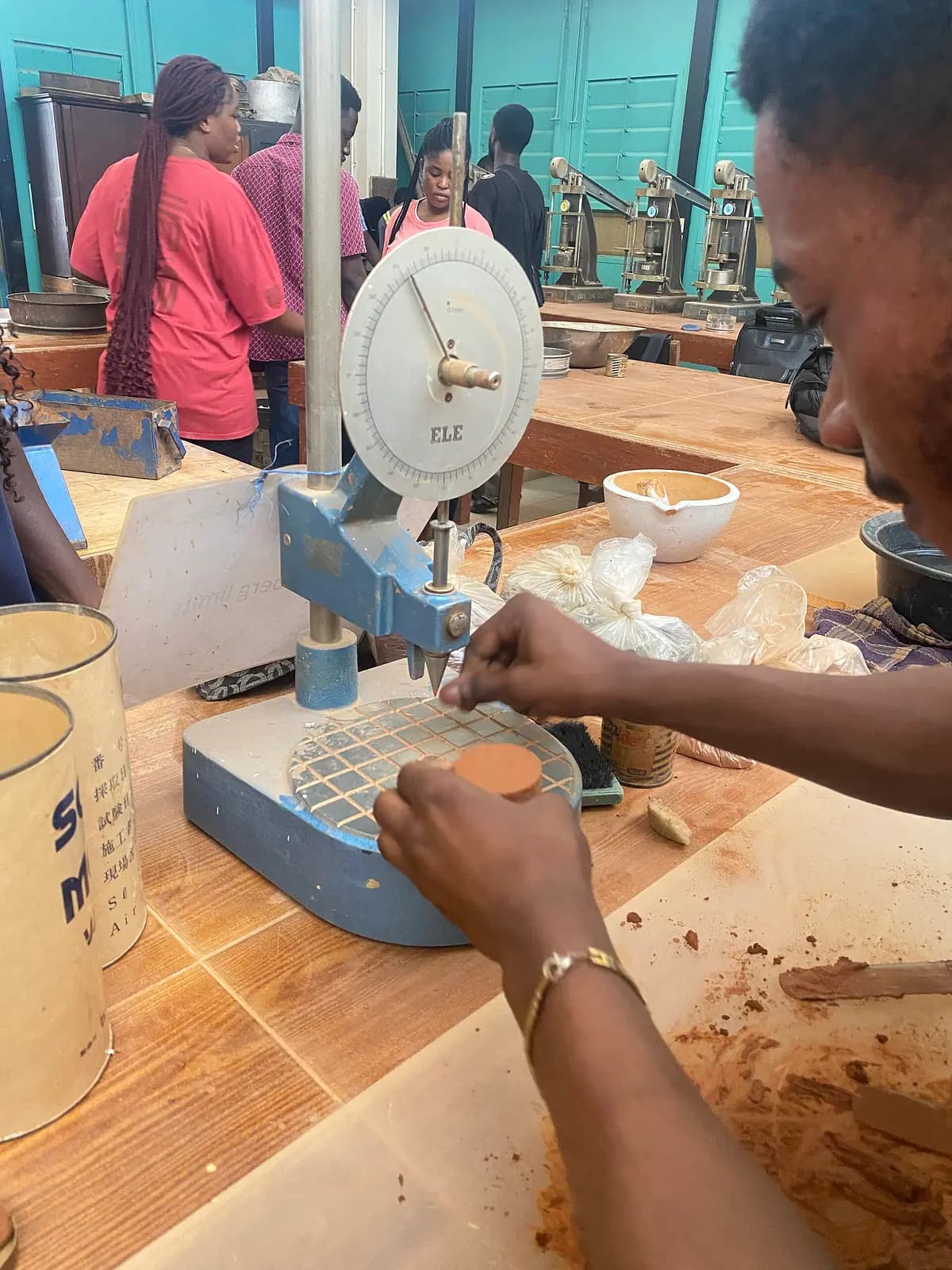

Лабораторные исследования

Лаборатория определяет физические характеристики (влажность, плотность, пластичность), прочностные и деформационные показатели (сцепление, угол внутреннего трения, модуль деформации), а также химическую агрессивность воды и грунтов по отношению к бетону и стальным конструкциям. Классификацию грунтов выполняют по ГОСТ 25100, а методы испытаний принимают по действующим стандартам на определение характеристик прочности и деформируемости. Проверить аккредитацию лаборатории можно в реестрах на публичном портале ФГИС Росаккредитации.

Опасные процессы и особые грунты

Отдельное внимание уделяют условиям, которые усложняют строительство. На площадках с высоким уровнем подземных вод изыскатель оценивает подтопление и сезонные колебания уровня, поэтому наблюдения за водой иногда продолжают дольше разового замера. В пучинистых грунтах определяют степень морозного пучения, чтобы проектировщик правильно выбрал глубину заложения фундаментов. В районах возможного карста добавляют геофизику и сгущают сеть скважин, на склонах оценивают устойчивость и риск оползней.

Особые грунты требуют особых методов: насыпные и техногенные отложения неоднородны и плохо описываются единым набором характеристик, просадочные и набухающие грунты меняют свойства при увлажнении, торф и слабые илы сильно сжимаются под нагрузкой. Заказчику стоит заранее спросить у исполнителя, какие из этих факторов возможны на участке, и согласовать дополнительные испытания до начала бурения, а не после первых тревожных результатов.

Технический отчёт и экспертиза

Итог изысканий — технический отчёт: текстовая часть, инженерно-геологические разрезы, колонки скважин, таблицы нормативных и расчётных характеристик выделенных инженерно-геологических элементов и прогноз опасных процессов, среди которых подтопление, морозное пучение, карст и оползни. Отчёт проходит экспертизу вместе с проектной документацией в порядке, который задаёт постановление Правительства РФ от 05.03.2007 № 145 «О порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий».

Качественный отчёт отвечает на главные вопросы проектировщика: какие слои залегают под пятном застройки, каковы их расчётные характеристики, где находится подземная вода и как она поведёт себя после застройки, какие опасные процессы угрожают объекту. Если после прочтения эти вопросы остаются открытыми, документ нуждается в доработке независимо от объёма приложений. Полезная практика — передать проект отчёта проектировщику до официальной сдачи: замечания конструктора устранить проще, чем замечания экспертизы.

Как принять изыскания без замечаний: чек-лист заказчика

  1. Не сокращайте число скважин ради экономии: недостаток данных экспертиза расценит как невыполнение изысканий.
  2. Передайте изыскателю точный план посадки здания и нагрузки, чтобы выработки легли в нужные места.
  3. Требуйте фотофиксацию керна и журналы бурения в составе приложений.
  4. Проверьте аккредитацию лаборатории и наличие протоколов в отчёте.
  5. Согласуйте любые изменения программы письменно, если в ходе бурения вскрылись неожиданные условия.
  6. Храните отчёт: он пригодится при реконструкции и продаже объекта.

Исполнителя ИГИ с буровой техникой и собственной лабораторией удобно подобрать на площадке-агрегаторе «Ресурс-Плюс»: бесплатно опубликуйте техническое задание на странице инженерных изысканий, организации откликнутся с ценой и сроками, а договор вы заключите напрямую, без комиссии. Сама площадка изыскания не выполняет. Опишите объект и участок в форме ниже.
