Инженерно-геодезические изыскания: топосъёмка и подземные коммуникации

Инженерно-геодезические изыскания формируют геометрическую основу проекта: рельеф, границы, существующие здания и инженерные сети. Без актуального топографического плана невозможно посадить здание на участок, запроектировать вертикальную планировку и подключение к коммуникациям. Требования к этим работам устанавливают СП 47.13330 и СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства. Общие правила производства работ».

Геодезические материалы связывают между собой все остальные виды изысканий и сам проект: скважины геологов, точки отбора экологических проб и гидрологические створы наносятся на единую топографическую основу. Ошибка в системе координат или высот на этом этапе тиражируется во все последующие решения — от посадки здания до вертикальной планировки, поэтому к выбору исполнителя геодезических работ стоит относиться не менее серьёзно, чем к выбору бурового подрядчика. Единая система координат и высот фиксируется в техническом задании и контролируется при приёмке каждого отчёта.

Состав работ

• создание или развитие опорной геодезической сети и съёмочного обоснования;
• топографическая съёмка в масштабах 1:5000–1:200;
• съёмка подземных и надземных инженерных коммуникаций с согласованием их полноты с эксплуатирующими организациями;
• трассирование линейных объектов, продольные и поперечные профили;
• обновление ранее выполненных планов и инженерно-топографических материалов.

Выбор масштаба съёмки

Для проектной документации площадных объектов чаще всего требуется план масштаба 1:500 с сечением рельефа 0,5 м — он показывает деревья, колодцы, опоры и все сети. Масштабы 1:1000–1:2000 применяют для планировочных решений и линейных трасс, 1:200 — для отдельных сложных узлов. Масштаб задаётся в техническом задании, и завышать его без необходимости не стоит: детальность напрямую влияет на трудоёмкость и цену.

Границы съёмки назначайте с запасом относительно пятна застройки: проектировщику нужны прилегающие улицы для примыканий, точки подключения к сетям, места размещения строительного городка. Типичная ошибка — съёмка строго по границе участка, после которой приходится заказывать дополнительные полосы для проектирования въездов и коммуникаций, повторно мобилизуя бригаду. Для линейных участков в границы включают полосу вдоль всей трассы с учётом временных дорог и объездов.

Приборы и технологии

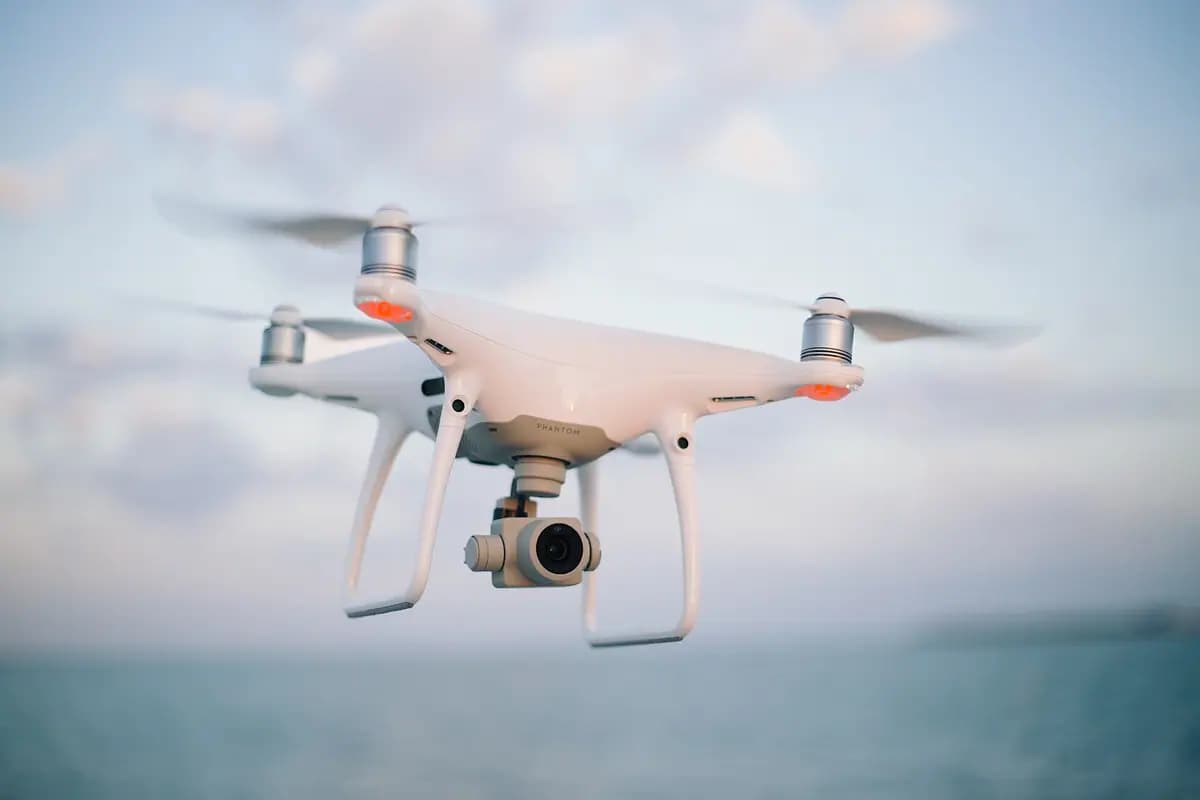

Основной инструментарий — электронные тахеометры, спутниковые ГНСС-приёмники в режиме RTK, цифровые нивелиры. На больших и труднодоступных территориях применяют воздушное лазерное сканирование и аэрофотосъёмку с беспилотников с последующим построением цифровой модели рельефа. Технология выбирается исходя из требуемой точности и плотности ситуации, а не наоборот.

Точность измерений обеспечивается не только приборами, но и методикой: привязкой к пунктам государственной или опорной сети, контрольными измерениями, уравниванием ходов. В отчёте должны присутствовать ведомости уравнивания и оценка точности — по этим разделам качество работы проверяется без выезда на площадку. Поверка приборов подтверждается свидетельствами, которые прикладываются к отчёту вместе со схемами созданного обоснования.

Съёмка подземных коммуникаций

Ошибки в положении кабелей и трубопроводов — частая причина аварий при земляных работах. Положение сетей определяют трубокабелеискателями и георадаром, сверяют с исполнительной документацией эксплуатирующих организаций и выносят на план с указанием материала, диаметра и глубины заложения. Полноту нанесённых сетей подтверждают согласованиями с их владельцами.

Особое внимание — бесхозяйным и недействующим коммуникациям: старые кабели и трубопроводы, отсутствующие в исполнительной документации, обнаруживаются только приборным поиском и опросом эксплуатационных служб. Для ответственных объектов практикуют шурфование в местах пересечения будущих котлованов с сетями, чтобы подтвердить глубину заложения прямым вскрытием, а не только показаниями трассоискателя.

Результат изысканий

Заказчик получает технический отчёт: инженерно-топографический план, каталоги координат и высот, схемы опорных сетей, акты полевого контроля. Материалы передаются в том числе в электронном виде для загрузки в САПР и ГИС: векторный план с послойной структурой позволяет проектировщику работать без повторной оцифровки, а заказчику — накапливать геоданные по всем своим площадкам в едином формате. Срок актуальности топоплана ограничен: если на участке шли работы, перед проектированием съёмку обновляют.

Срок пригодности топоплана оценивают по фактическим изменениям на местности, а не только по календарю: если на участке ничего не строилось и не прокладывалось, материалы остаются пригодными дольше. Решение о возможности использования прежней съёмки принимает исполнитель изысканий после обследования территории с фиксацией изменений. И главное — требуйте, чтобы полевые работы выполняла собственная бригада исполнителя: передача геодезии по цепочке субподрядов остаётся частой причиной расхождений между планом и реальной местностью, которые обнаруживаются уже при разбивке здания.

Советы заказчику

1. заранее уточните у проектировщика требуемый масштаб и границы съёмки с запасом по прилегающей территории;
2. передайте исполнителю имеющиеся планы и исполнительные схемы сетей;
3. требуйте согласование полноты коммуникаций с эксплуатирующими организациями;
4. запросите результат в векторном формате, а не только PDF.
