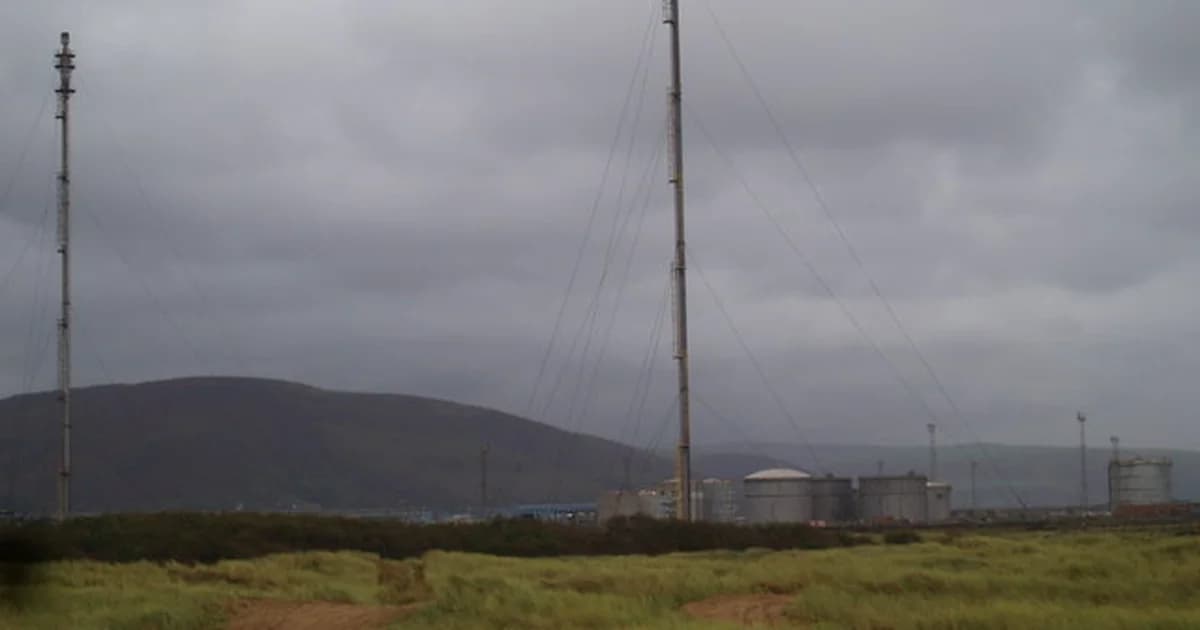

Факельная система нефтегазового ОПО: безопасный сброс, розжиг и контроль пламени
Факельная система должна работать именно тогда, когда установка перегружена. Разбираем, что проверить в системе: расчёт сбросов, разделение потоков, сепарацию жидкости, защиту от подсоса воздуха, розжиг, контроль пламени и безопасный ремонт.
Факельная система принимает горючие сбросы при пуске, остановке и нарушении технологического режима. Она входит в защиту объекта и должна сохранять работоспособность в момент максимальной нагрузки на установку, когда одновременно срабатывают предохранительные клапаны и операторам не до проверки оборудования. Неправильно объединённые потоки, жидкостная пробка в коллекторе или погасшее пламя превращают защитную систему в источник аварии.
Обычно факельную систему вспоминают после очередной реконструкции или при подготовке к проверке. Между тем главные риски закладываются на стыке эксплуатации и изменений: установку нарастили по производительности, подключили новый сброс, а расчёт факела остался прежним. Ниже разобрано, что проверять и в какой последовательности, а также кого привлекать, если собственных компетенций не хватает.
Из чего состоит система и за что она отвечает
Факельная система нефтегазового объекта собирает сбросы от предохранительных клапанов, аварийных линий и продувок, отделяет жидкость и сжигает газ на стволе. Для проверки удобно рассматривать её как цепочку: сбросные линии, коллекторы, факельный сепаратор, затворы или продувка, ствол с оголовком, система розжига и контроль пламени. Слабое звено любого участка ломает всю цепочку.
| Элемент | Задача | Типичная неисправность | Последствие |
|---|---|---|---|
| Коллекторы | Принять сбросы без недопустимого противодавления | Подключены новые потоки, сечение не пересчитано | Предохранительные клапаны не сбрасывают расчётный расход |
| Факельный сепаратор | Отделить жидкую фазу до ствола | Неисправны датчики уровня, не откачивается конденсат | Гидравлический удар, выброс горящей жидкости |
| Защита от подсоса воздуха | Исключить взрывоопасную смесь в стволе | Нет продувочного газа или он подаётся не в проектном режиме | Хлопок и обратное распространение пламени |
| Запальники и розжиг | Обеспечить воспламенение сброса | Засорены линии топлива, нет резервного способа розжига | Несгоревший газ попадает в атмосферу |
| Контроль пламени | Подтвердить, что факел горит | Датчик загрязнён, сигнал на пульт не выводится | Отказ обнаруживают по запаху, а не по сигналу |
Исходные данные для проверки
Любая проверка начинается с расчёта. Сопоставляют расчётные расходы и составы сбросов, давление в коллекторах, пропускную способность сепараторов, фактическую конфигурацию трубопроводов и сценарии одновременного срабатывания предохранительных устройств. Самый опасный сценарий — не отказ одной установки, а общее нарушение, например потеря электропитания, при котором сбрасывают сразу несколько потоков.
Изменение производительности установки, замена предохранительных клапанов или подключение нового оборудования требуют повторной проверки факельной системы. Если проектная документация не содержит актуального расчёта, его заказывают у проектной организации; без него невозможно подтвердить, что система примет максимальный сброс.
Что предотвращает обратное распространение пламени
В системе поддерживают режим, предусмотренный проектом и исключающий образование взрывоопасной смеси с воздухом. Для этого используют продувку, уплотняющие устройства и контроль давления. Конкретное решение зависит от конструкции ствола и состава газа. Заменять его произвольным расходом продувочного газа без расчёта нельзя: слишком малый расход не защищает, слишком большой лишает смысла экономию и может ухудшить горение.
- Подача продувочного газа. Проверяют наличие, расход и источник газа, а также реакцию системы на его потерю.
- Давление в коллекторе. Контролируют, чтобы при остановке установок оно не падало до значений, допускающих подсос воздуха.
- Уплотнения и затворы. Осматривают их состояние и фиксируют результат в журнале, а не по памяти.
- Места вероятных утечек воздуха. Фланцы, дренажи и свечи на коллекторе, особенно на участках с вакуумом после охлаждения.
Сепарация жидкости
Перед факельным стволом отделяют жидкую фазу. Уровень в сепараторе контролируют сигнализацией и защитами, а отвод жидкости организуют без выброса опасной среды в атмосферу. Накопление конденсата в низких точках коллектора способно вызвать гидравлический удар и неустойчивый выброс на факеле.
Зимой добавляется замерзание дренажей и обогрева. Поэтому в программу осмотров включают проверку обогрева, лестниц и площадок, а не только аппаратов. Не ждите первого сброса, чтобы обнаружить жидкость в коллекторе: проверяйте низкие точки и дренажи заранее.
Розжиг и контроль пламени
Система должна не просто иметь запальники, а гарантированно воспламенять сброс. Проверяют следующее:
- Основное и резервное средство. Дистанционный розжиг дублируется независимым способом.
- Достоверный контроль пламени. Датчик подтверждает горение, а не наличие тепла от соседнего оборудования.
- Сигнал отказа на пульте. Оператор узнаёт о погасшем пламени сразу, а не при обходе.
- Регламент проверки запальников. Периодичность и порядок осмотра линий подачи топлива закреплены документом.
- Алгоритм повторного розжига. Описано, когда его выполняют автоматически, а когда запрещён до продувки.
Осмотр, ремонт и вывод из работы
Контролируют состояние ствола, растяжек, оголовка, лестниц, площадок, молниезащиты и трубопроводов. Для высотных конструкций полезно привлечь организацию, выполняющую техническое диагностирование и неразрушающий контроль: она оценит коррозию, трещины и состояние сварных швов, а при необходимости рассчитает остаточный ресурс. Подобные работы можно заказать в разделе технического диагностирования на площадке.
Ремонтные работы планируют с учётом остаточного газа, высоты, температуры и возможных сбросов от действующих установок. Вывод факела из работы должен сопровождаться временной схемой безопасного приёма сбросов либо остановкой связанных процессов. Работать на стволе при действующем сбросе недопустимо, даже если пламя временно погашено.
Требования и документы
Общие основания для обеспечения безопасности ОПО устанавливает Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов». Конкретные требования к нефтегазовым объектам собраны в федеральных нормах и правилах, перечни действующих актов публикует Ростехнадзор: Нормативные правовые и правовые акты — Промышленная безопасность / Надзор за объектами нефтегазового комплекса. Для сверки с обязательными требованиями есть и общий перечень: нормативные правовые акты, соблюдение которых проверяется при надзоре в области промышленной безопасности. Опыт чужих аварий полезен для обучения персонала, его собирает раздел «Уроки, извлечённые из аварий».
Проверка перед пуском установки
Перед пуском или после остановки на ремонт пройдите короткий контрольный порядок:
- Подтвердите пропускную способность коллекторов и отсутствие посторонних заглушек.
- Проверьте уровни и автоматику сепараторов, откачку конденсата и обогрев дренажей.
- Испытайте розжиг и сигнал контроля пламени с выводом на операторский пост.
- Убедитесь в подаче продувочного газа в проектном режиме.
- Проверьте готовность операторов к аварийному сбросу и их знание действий при погасшем факеле.
- Закройте замечания предыдущей проверки и зафиксируйте результаты в журнале.
Если для оценки состояния факельной системы, расчёта сбросов или диагностики конструкций нужен внешний исполнитель, опишите задачу в форме ниже. «Ресурс-Плюс» — площадка-агрегатор: вы бесплатно размещаете заявку, специализированные организации откликаются с ценой и сроками, договор заключается напрямую, без комиссии. Сама площадка работы не выполняет. Начать можно с главной страницы платформы.
