Диагностика тепловых сетей без вскрытия: акустика, тепловидение, роботы
Найти изношенный участок теплотрассы можно без экскаватора: акустическая томография, тепловизионная съемка и внутритрубные роботы. Обзор методов и их границ.

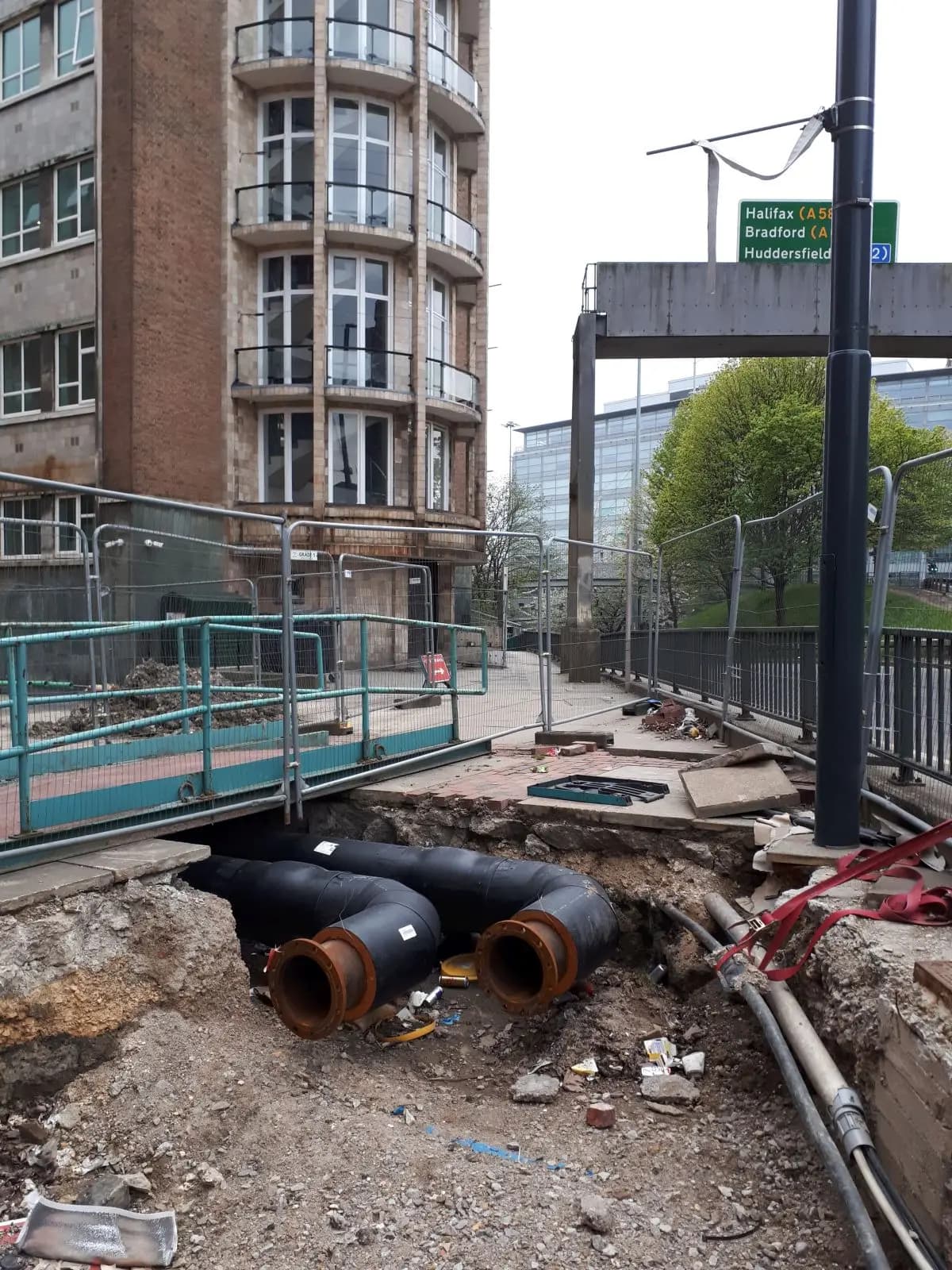

Классический способ проверить тепловую сеть — гидравлические испытания повышенным давлением: слабый участок рвется в межотопительный период, когда это не приводит к отключению потребителей. Метод прост и честен, но у него есть цена: каждое «выявление» — это уже разрыв, котлован и ремонт. Поэтому эксплуатирующие организации все шире применяют методы диагностики, не требующие ни вскрытия, ни доведения трубы до разрушения. При износе сетей, достигающем в ряде городов 70–80%, именно комбинация таких методов позволяет находить предотказные участки на километрах трасс за разумные деньги.
Акустические методы
- корреляционные течеискатели: два датчика на соседних точках доступа фиксируют шум утечки, а разница времени прихода сигнала указывает ее координату с точностью до метров;
- акустическая томография: анализ собственных шумов потока на протяженном участке позволяет выявлять зоны утонения стенки и развивающиеся дефекты до появления сквозной утечки;
- акустико-эмиссионный контроль при подъеме давления — регистрация сигналов от развивающихся трещин и коррозионных повреждений.
Акустические методы работают на действующей сети под рабочим давлением — в этом их главное преимущество перед испытаниями с остановом.
Тепловизионная съемка
Утечка или разрушенная изоляция подземной теплотрассы меняет температурное поле поверхности. Тепловизионная съемка — пешая, с автомобиля или беспилотника — быстро покрывает километры трасс и выявляет аномалии для последующей приборной проверки; аэросъемка за одну зимнюю кампанию способна охватить сеть целого города. Метод особенно эффективен зимой при устойчивом снежном покрове: проталины над трассой видны даже без тепловизора, а съемка дает документированную картину по всей сети. Ограничение — глубина заложения и помехи от посторонних источников тепла: аномалия требует подтверждения другими методами.
Внутритрубная диагностика
Для магистральных теплосетей больших диаметров применяются внутритрубные роботизированные комплексы: самоходные аппараты с камерами и ультразвуковыми датчиками проходят по опорожненному трубопроводу, измеряя остаточную толщину стенки и фиксируя состояние сварных швов. Это самый информативный метод: вместо косвенных признаков — прямые измерения по всей длине. Плата за информативность — необходимость опорожнения участка, наличие камер доступа и стоимость работ, поэтому метод применяют на критичных магистралях, отказ которых отключает целые районы.
Сопутствующие измерения
- ультразвуковая толщинометрия в шурфах и камерах — опорные точки для калибровки косвенных методов;
- оценка коррозионной активности грунтов и блуждающих токов — прогноз скорости наружной коррозии;
- анализ водно-химического режима — контроль внутренней коррозии;
- георадарное обследование — поиск размывов и пустот вдоль трассы;
- контроль состояния строительных конструкций каналов и камер — обрушение перекрытия канала выводит участок из строя не хуже разрыва трубы.
